Evaluation of 3D crustal velocity models in North China using regional earthquake travel time data
-
摘要: 本研究利用国家地震台网131个地震台站2009—2016年记录的1 749次近震的初至P波和S波走时数据，与采用快速行进方法正演计算得到的华北地区4个三维地壳速度模型对应的走时数据进行对比，通过统计分析的方法，评价这4个速度模型与真实地下结构的近似程度。结果表明：4个速度模型在大范围内存在较高的一致性，在整个研究区内（111°E—119.5°E，37°N—42°N），Shen等的模型（简称“S模型”）相对优于Fang等的模型（简称“F模型”）和Duan等的模型（简称“D模型”），Laske等的Crust1.0模型（简称“C模型”）相对较差。我们认为该结果与上述几个模型所使用的数据及其分辨率有关。对于研究区域内的构造单元，D模型在燕山褶皱带西南部、太行山山前构造带西北部和沧县隆起区表现较好，F模型在太行山隆起区中部、沧县隆起北部、黄骅凹陷区和燕山褶皱带表现较好，S模型在西部地块、山西凹陷区、太行山山前构造带和冀中凹陷区表现较好，C模型无明显连片表现较好区域。Abstract: Due to the differences in research methods and data, there may exist multiple velocity models in the same area, but the reliability of these models usually lacks systematic and objective assessment. In this study we compare the observed first arrival time data of P-wave and S-wave of 1 749 earthquakes from 2009 to 2016, which were recorded by 131 seismograph stations of the National Seismological Network in North China, with the predicted travel time data from four 3D crustal velocity models in North China using the fast marching method. Then, using statistical analysis we evaluate the relative merits of these four models with respect to the real underground structures. The results reveal that the large-scale pattern generally shows consistency for these four models. Within the entire studied area, the model proposed by Shen et al （referred to as " S model”） is relatively better than the model proposed by Fang et al （referred to as " F model”） and Duan et al （referred to as " D model”）. The Crust1.0 model （referred to as " C model”） is relatively worse. We think that the reasons for this result are related to the differences in data used in model construction and the associated resolution. For different tectonic units in the studied area, the D model performs better in the southwestern part of the Yanshan folded belt, northwestern part of the Taihang mountain foreland tectonic belt, and the Cangxian uplift area. The F model performs better in the central part of Taihang mountain uplift, northern part of the Cangxian uplifted area, the Huanghua depression, and the Yanshan fold belt. The S model appears better in the western block, the Shanxi depression area, the Taihang mountain foreland tectonic belt, and the Jizhong depression area. There is no obvious large continuous area where the C model performs better. Our study has certain positive significance for further accuracy improvement of the regional crustal velocity models and the earthquake location study based on 3D models.
-
引言
由于城市交通的立体化发展，地下轨道交通和城市立交桥交叉修建。地下结构和邻近地面桥梁相互作用，在地震过程中，高烈度地区的地下和地面结构之间存在复杂的动力相互作用，这种地下和地面结构的耦联破坏作用及其破坏机理已成为城市岩土地震工程及防震减灾领域重要的研究课题之一。
针对地下结构与地面结构的地震相互作用已有相关研究。杨书燕等（2007）对矩形隧道下穿地表框架结构和紧邻地表框架结构两个二维有限元模型进行了数值模拟，结果表明：地表建筑紧邻地下结构时地震响应最大；傅玉勇等（2009）对并行圆形隧道与地表框架结构动力相互作用体系进行了二维有限元数值模拟表明：输入水平向地震动时，地下隧道会使邻近地表建筑顶层水平位移放大30%，但输入竖向地震动时影响较小；何伟和陈健云（2012）通过采用二维有限元数值模拟方法研究了不同场地条件下矩形地下结构对地表建筑地震响应的影响，认为地下结构会使得上部区域的地震动减小而使远处区域增大，并且场地土体刚度越小地下结构对地表建筑地震响应的影响越大；郭靖等将地表建筑简化为弯剪梁模型并采用层间位移谱分析方法计算地表建筑的地震响应，分别采用二维有限元数值模型计算矩形地下结构和圆形隧道存在时的地面运动，并以此作为地表建筑弯剪梁模型底部的地震激励分析了矩形地下结构对地表建筑地震响应的影响，其结果表明，地下结构对地表建筑地震响应的影响与地表建筑的自振周期相关（郭靖，2013；郭靖，陈健云，2013；郭靖等，2017）；Wang等（2013）通过对ANSYS二次开发使其能在频域内求解，利用该方法对地下结构与地表建筑的三维有限元模型进行了求解，分析出矩形地下结构对邻近低矮结构地震响应的影响更加明显。
上述研究采用的数值模型大多未考虑或仅考虑了部分非线性特征，难以给出实际的结构地震破坏过程，因此尚无法合理给出地下结构与地面结构耦联灾变机理。近些年来，由于数值计算技术的发展，杜修力等（2017，2018）首次利用三维动力有限元数值模型模拟了大开车站塌毁过程。董瑞（2020）采用非线性数值模型精细地研究了矩形地下结构的地震灾变过程，得到了矩形地下结构的渐进式破坏模式，并指出结构形式（顶板和侧墙的线刚度比）对其地震响应有较大的影响。Xu等（2020）模拟了地下框架结构的破坏过程，认为中柱由于受到高轴压作用而发生完全脆性破坏。
精细的非线性有限元数值模型可以实现对结构地震破坏过程的高度仿真，但针对地下结构与地面结构的耦联灾变过程的模拟鲜有研究。为了研究地铁车站与横跨桥梁耦联破坏机理，本文拟采用非线性动力时程数值模拟方法，对软土场地的地铁车站与上部交叉桥梁模型进行数值模拟分析。模拟出一种潜在的地铁车站−桥梁耦联灾变模式；并对比弹性工况和弹塑性工况下单一车站模型和车站−桥梁模型的模拟结果，以期分析出地铁车站−桥梁耦联灾变机理，为地下结构与地面结构的选址及抗震设计提供科学依据。
1. 计算模型及模拟工况
1.1 计算模型
本文以两层三跨形式地铁车站及其上部横跨的高架桥结构-土-结构相互作用体系为研究对象，其横断面尺寸如图1所示。地铁车站的横断面（宽×高）为21.00 m×12.5 m；侧墙厚度为0.70 m （纵筋配筋率为0.8%），顶板厚度为0.70 m （纵筋配筋率为1.0%），底板厚度为0.8 m （纵筋配筋率为1.0%），中柱直径为0.8 m，中心距为5.0 m，（纵筋配筋率为6.0%，箍筋为直径9 mm；钢筋间距为350 mm）。上部横跨桥梁的桥面宽度为16 m；桥柱高度为8 m，截面尺寸为0.8 m×0.6 m；基础形式为桩基础，每个桥柱下面一根直径为0.6 m的混凝土圆形桩，桩长为11.5 m，承台厚度为0.8 m。
![]()
图 1 两层三跨地铁车站（a）及高架桥（b）示意图Figure 1. Diagram of two-story and three-span subway station （a） and viaduct （b）根据广州某工程场地勘探资料选取场地土层，土层参数列于表1。土层从上至下分别为素填土层、粉质黏土层、粉细砂层、粉质黏性土层、全风化混合花岗岩层和中风化混合花岗岩层，厚度分别为4.4，3.5，3.4，8.7，8.1和5.9 m。地铁车站与桥梁相互作用模型剖面如图2所示。车站埋深为5.1 m，邻近车站的桩基础距离车站侧边净距为1.2 m。
表 1 场地土层参数Table 1. Soil parameters of site土层序号 土层类别 密度/（103kg·m−3） 剪切波速/（m·s−1） 弹性模量/kPa 泊松比 黏聚力/kPa 摩擦角/° 厚度/m 1 素填土 1.80 24.39 3000 0.4 10 10 4.4 2 粉质黏土 1.87 27.59 3700 0.3 18 14 3.5 3 粉细砂 1.85 32.12 5000 0.31 0 28 3.4 4 粉质黏性土 1.91 34.37 6000 0.33 25 21 8.7 5 全风化混合花岗岩 1.93 38.37 7500 0.32 30 23 8.1 6 中风化混合花岗岩 2.50 742.42 3500000 0.27 300 35 5.9 在Abaqus中建立两层三跨车站与桥梁交叉的有限元模型，如图3所示。土体和混凝土均采用8结点6面体缩减积分单元进行离散；钢筋采用2结点杆单元进行离散；采用Abaqus中的嵌固模型模拟钢筋和混凝土间的协同工作。根据廖振鹏（2002）给出的离散网格中的波传播条件，选择土体单元尺寸（长×宽×深）为2 m×2 m×2 m，并在地下结构附近进行适当加密处理。
根据董瑞（2020）研究结果，选取模拟人工边界条件为：底部采用黏性边界，侧向边界采用自由度绑定边界（tied degrees of freedom，缩写为TDOF）（Doltsinis，1989），即分别在x和y向两组侧边界处设置位移约束条件使对应节点的位移协调；为保证计算精度，车站-桥梁模型土体计算范围为147 m×30 m×34 m。在Abaqus/Explicit模块中，黏性边界采用无限元（CIN3D8），绑定边界采用多点约束（multi-point constraints，缩写为MPC）方式实现。混凝土结构和周围土体间的摩擦滑移通过Abaqus中的接触面模型模拟，法向采用“硬接触”，切向采用摩擦接触（
$\; \mu {\text{＝}}0.4 $ ）。1.2 本构模型
土体本构模型采用基于Montáns （2000）模型提出的改进边界面本构模型（Dong et al，2020），这一模型已经被二次开发并可以用于通用有限元软件Abaqus。该模型在归一化偏平面内建立屈服函数；并采用土体材料模型与围压的经验公式描述围压改变引起土体模量变化；根据偏应力不变量建立应力等效关系，将一维滞回本构（Pyke）模型拓展到三维应力空间并推导塑性模量。归一化偏平面如图4所示，边界面（即Mises强度面）在归一化偏平面中的投影为一个圆，其方程可以表示为：
![]()
图 4 归一化偏平面内边界面及投影法则Figure 4. Bounding surface and mapping law in normalized deviatoric plane$$ F{\text{＝}}\frac{3}{2}{\boldsymbol{m}}_{{\rm{p}}{\text{，}}ij}{\boldsymbol{m}}_{{\rm{p}}{\text{，}}ij}{\text{－}}{m}_{\mathrm{c}}^{2}{\text{＝}}0 {\text{，}} $$ (1) 式中，
$ {\boldsymbol{m}}_{{\rm{p}}{\text{，}}ij} $ 表示投影点在一般应力空间内的i，j两个方向上的应力张量（i，j＝1，2，3表示空间内x，y，z方向），${m}_{\mathrm{c}}{\text{＝}}6\mathrm{s}\mathrm{i}\mathrm{n}\phi /（3{\text{－}}\mathrm{s}\mathrm{i}\mathrm{n}\phi ）$ 为边界面的半径。图4中的mi为与mij对应的主应力空间内的归一化应力张量，其中${\boldsymbol{m}}_{i}{\text{＝}}{\boldsymbol{s}}_{i}/\bar{{p}}$ ，$\bar{{p}}{\text{＝}}{p}{\text{＋}}c/\mathrm{t}\mathrm{a}\mathrm{n}\phi$ 为等效围压，p为围压，$ c $ 为黏聚力，$ \phi $ 为内摩擦角。基于第二偏应力不变量的应力状态等效关系如图5所示。根据应力状态参量
$ \eta $ 可将一维滞回本构模型拓展到三维应力空间。增量形式的一维滞回本构模型可以表示为![]()
图 5 应力等效关系。图中q为偏应力，$\bar {q}$ 为等效偏应力Figure 5. Equivalent relation of stress。 q is deviatoric stress， and$\bar {q}$ is equivalent deviatoric stress$$ {\rm{d}}\tau {\text{＝}}G{\Bigg(1{\text{－}}\frac{{\tau }_{{\rm{r}}}{\text{－}}\tau }{{\tau }_{{\rm{p}}}{\text{＋}}{\tau }_{{\rm{r}}}}\Bigg)}^{2}{\rm{d}}\gamma {\text{，}} $$ (2) 式中：
$ \tau $ 表示剪应力，$ {\tau }_{{\rm{p}}} $ 和$ {\tau }_{{\rm{r}}} $ 分别为投影点和反向点的剪应力；$ \mathrm{d}\gamma $ 为工程剪应变增量；初始剪切模量$ G $ 采用经验公式计算$$ G{\text{＝}}k{\mathrm{P}}_{\mathrm{a}}{\left(\frac{p}{{\mathrm{P}}_{\mathrm{a}}}\right)^{n}} {\text{，}} $$ (3) 式中，
$ G $ 表示最大剪切模量，$ {\mathrm{P}}_{{\rm{a}}} $ 表示一个标准大气压强，k和$ n $ 为与土性相关的材料常数。根据塑性模量和偏应力增量可以表示为（Dong et al，2020）：
$$ {K}_{\mathrm{p}}{\text{＝}}12G{（{m}_{{\rm{c}}}{\bar{{p}}}_{{\rm{p}}}）}^{2}\frac{{（1{\text{－}}\eta ）}^{2}}{1{\text{－}}{（1{\text{－}}\eta ）}^{2}} {\text{，}} $$ (4) $$ \mathrm{d}{\boldsymbol{s}}_{{\rm{c}}，ij}{\text{＝}}2G\mathrm{d}{\boldsymbol{e}}_{ij}{\text{－}}\frac{3G\left[1{\text{－}}{（1{\text{－}}\eta ）}^{2}\right]}{{m}_{{\rm{c}}}^{2}}（{\boldsymbol{m}}_{{\rm{p}}，{{kl}}}{\rm{d}}{\boldsymbol{e}}_{kl}）{\boldsymbol{m}}_{{\rm{p}}，{{ij}}} {\text{.}} $$ (5) 式中：e表示应变张量；k和l取值为1，2，3，表示空间内x，y，z方向。
地铁车站混凝土材料采用Abaqus材料库中的混凝土塑形损伤（concrete damaged plasticity，缩写为CDP）模型进行模拟，钢筋采用理想弹塑性材料模拟；混凝土强度等级为C30，钢筋强度等级为HRB335。CDP模型的计算参数列于表2，混凝土材料屈服强度及损伤因子随非弹性应变的变化关系如图6所示；假定桥梁已经按照规范进行了完善的抗震设计，因此可以忽略桥梁桩基础、桥柱和梁板的强度破坏，模拟时桥梁采用弹性模型并施加阻尼比为5%的质量相关阻尼模拟材料耗能特性，桥梁材料密度为2 500 kg/m3，弹性模量为30 GPa，泊松比为0.2；桥梁支座和梁板间设置接触模拟支座，法向采用“硬接触”，切向采用摩擦接触，桥梁支座和梁板间的摩擦系数取为0.4。
表 2 CDP模型材料参数Table 2. Parameter of CDP model弹性模量/GPa 泊松比 剪胀角/° 偏心率 双轴与单轴抗压强度比值 屈服面形态的参数K 黏性系数 损伤发展 30 0.2 30 0.1 1.16 0.666 7 0.000 5 见图6 ![]()
图 6 混凝土拉伸（a）和压缩（b）损伤发展Figure 6. Development of tensile damage （a） and compression damage （b） for concrete1.3 模拟工况
选择1995年阪神地震的Kobe波的南北分量和竖直分量（图7）作为输入地震波地震；分别选取有限元模型中x向（地铁车站横断面方向）和z向（竖直方向）作为水平地震动和竖直地震动输入方向，将水平方向分量和竖直方向分量调幅为0.4g和0.3g，以此模拟在强震作用下地铁车站的地震响应。
![]()
图 7 阪神地震中神户海洋气象台记录Figure 7. Ground motion record at the Kobe marine observatory during the Hanshin earthquake针对单一车站模型和车站−桥梁模型，分别进行车站为弹性模型和弹塑性模型情况下的动力时程反应分析，并依据上述两组模型模拟结果对比研究桥梁和地铁车站间的相互作用机理及耦联破坏机制。弹塑性工况P-1模拟了桥梁和地铁车站耦联破坏的震害现象，并与单一车站（P-2）的破坏模式进行对比给出桥梁和地铁车站间的耦联破坏机制。弹性工况E-1和E-2用于分析在未发生破坏的条件下，邻近车站的桥梁基础与车站的相互作用，进一步解释桥梁−车站耦联破坏机制。数值模拟工况如表3所示。
表 3 数值模拟工况Table 3. simulated Working condition工况 计算模型 地铁车站
本构模型输入地震动 工况 计算模型 地铁车站
本构模型输入地震动 水平/g 竖向/g 水平/g 竖向/g P-1 车站−桥梁 CDP 0.4 0.3 E-1 车站−桥梁 黏弹性 0.4 0.3 P-2 单一车站 CDP 0.4 0.3 E-2 单一车站 黏弹性 0.4 0.3 2. 有限元模拟结果分析
2.1 地铁车站−桥梁耦联灾变模拟结果
车站−桥梁模型（P-1工况）4个关键时刻的水平位移与车站混凝土压损伤如图8所示，可以看出：当t＝0—7 s 时，地铁车站中柱混凝土在双向地震动作用下损伤逐渐发育，但地铁车站和桥梁均未发生破坏；当t＝7—8 s 时，地铁车站中柱混凝土损伤进一步发育，下层左侧柱子首先发生屈曲破坏；当t＝8—11 s 时，地铁车站下层左侧中柱失效后，顶板和楼板失去中柱约束发生破坏，顶板和楼板失效后，侧墙无法承受两侧土压力的作用而向车站内侧坍塌；当t＝11—15 s时，地铁车站破坏后，邻近桥梁基础随土层向车站方向产生较大变形，进而产生了“落梁”破坏。
![]()
图 8 车站−桥梁模型4个关键时刻的水平位移及车站混凝土压损伤因子云图Figure 8. Nephogram of horizontal displacement and compression damage of station concrete for station-bridge model at four key moments2.2 地铁车站−桥梁耦联破坏机理
地震荷载作用下地下结构受到周围土体的约束而发生剪切变形，地下结构的层间位移可以反应地下结构受到的地震荷载作用大小。图9给出弹性工况（E-1和E-2）和弹塑性工况（P-1和P-2）在结构破坏前（3—7 s）地铁车站上下两层在左侧、中部和右侧的层间相对位移。单一车站模型和车站−桥梁模型计算得到的车站层间位移基本一致。由此可知，在地铁车站未破坏时，桥梁对车站的地震响应影响很小。
![]()
图 9 地铁车站层间相对位移（a） 弹性工况；（b） 弹塑性工况（3—7 s）Figure 9. Relative displacement of subway station（a） Elastic condition；（b） Elastic-plastic condition （3−7 s）车站−桥梁模型（P-1工况）和单一车站模型（P-2工况）地铁车站破坏后引起邻近区域土层永久变形（变形放大比例为1），如图9所示。图中显示了车站楼板（D＝−11.3 m）位置水平位移等值线，单一车站模型左右两侧水平位移等值线与水平方向夹角分别为38.26°和42.94°，车站−桥梁模型左右两侧水平位移等值线与水平方向夹角分别为42.90°和43.00°。
两模型在地表（D＝0 m）、车站顶板（D＝−5.1 m）和车站楼板（D＝−11.3 m）位置的土层永久变形分布曲线，如图11所示。车站−桥梁模型得到的车站邻近区域土层永久位移大于单一车站模型，桥梁会加剧车站破坏引起的地基变形以及其影响范围。结合图10和图11的结果可知，桥梁不会改变地铁车站的破坏形式；但是由于桥梁的基础对土层存在一定的加固效果使得车站两侧土体整体向车站移动，进而加剧了车站−桥梁系统的震害。
![]()
图 10 车站邻近区域土层永久水平位移云图（a） 车站-桥梁模型 ；（b） 单一车站模型Figure 10. Nephogram of soil permanent horizontal displacement near subway station（a） Station-bridge model；（b） Single station model![]()
图 11 地表、车站顶板和车站楼板位置处的土层永久位移Figure 11. Permanent horizontal displacement of soil at the depths of soil surface，station roof and station floor3. 讨论与结论
本文通过对软土场地的单一两层三跨车站以及其与邻近桥梁耦联相互作用模型进行非线性动力时程反应分析，模拟了一种可能的地铁车站-桥梁模型耦联破坏模式。并通过对比分析桥梁对弹性地铁车站模型（E-1工况和E-2工况）和弹塑性地铁车站模型（P-1工况和P-2工况）地震响应的影响，对地铁车站与桥梁的耦联破坏机制进行了分析，得出如下结论：
1） 依托Abaqus强大的大变形模拟计算能力，并采用本文给出的土体非线性本构模型，可以实现对地下结构与地面结构复杂耦联破坏过程的仿真模拟，地铁车站发生破坏后会引起邻近区域土层发生较大的水平和竖向变形，地铁车站的破坏会引起邻近区域地基失效并使桥梁发生“落梁”破坏。
2） 分别根据弹性模型和弹塑性模型（未破坏阶段）模拟结果，对比单一地铁车站和地铁车站-桥梁模型得到车站响应，可知桥梁对车站的地震响应影响较小，车站发生破坏主要取决于地震作用以及其本身的强度。
3） 地铁车站-桥梁耦联破坏主要表现为地铁车站破坏后桥梁基础失效形式的“次生”灾害， 在车站破坏后，桥梁基础会带动临近区域土层整体向车站方向移动，增大周围土层永久变形的范围，加剧车站坍塌震害。
需要说明的是，对地下结构地震破坏过程的模拟是一个高度非线性的问题，此类问题的非线性主要表现为几何非线性和材料非线性两个方面，选取合适的数值模型描述上述两种非线性是仿真模拟破坏过程的关键。针对几何非线性问题，本文采用的Abaqus能够实现对单元网格大变形的模拟；针对材料非线性问题，本文采用基于边界面理论建立的土体弹塑性本构模型，在该模型中引入了模量随围压变化的经验公式，可以更合理的描述地下结构两侧土体围压改变引起的土体非线性响应。
综上所述，本研究利用了一种可以模拟地下结构和地面结构耦联灾变过程的方法，并通过对地铁车站-桥梁相互作用模型地震灾变过程的仿真模拟结果，得出了地铁车站和邻近桥梁的耦联灾变机理，研究成果对于城市地下结构选址及抗震设计具有一定的参考意义。
-
![]()
图 1 研究区地貌及主要构造单元分布图
F1：太行山山前断裂；F2：五台山山前断裂；F3：蔚县—延庆断裂；F4：口泉断裂；F5：南口—孙河断裂；F6：夏垫—凤河营断裂；F7：滦县—乐亭断裂；F8：昌黎—宁河断裂；F9：沧县断裂；① 埕宁隆起；② 冀中凹陷；③ 黄骅凹陷；④ 济阳凹陷；⑤ 沧县隆起；⑥ 大同盆地；⑦ 延庆—怀来盆地；⑧ 阳原盆地
Figure 1. Sketch map of topography and main tectonic units in the studied region
F1：Taihangshan piedmont fault；F2：Wutaishan piedmont fault；F3：Yuxian-Yanqing fault；F4：Kouquan fault；F5：Nankou-Sunhe fault；F6：Xiadian-Fengheying fault；F7：Luanxian-Laoting fault；F8：Changli-Ninghe fault；F9：Cangxian fault；① Chengning uplift；② Jizhong depression；③ Huanghua depression；④ Jiyang depression；⑤ Cangxian uplift；⑥ Datong basin；⑦ Yanqing-Huailai basin；⑧ Yangyuan basin
![]()

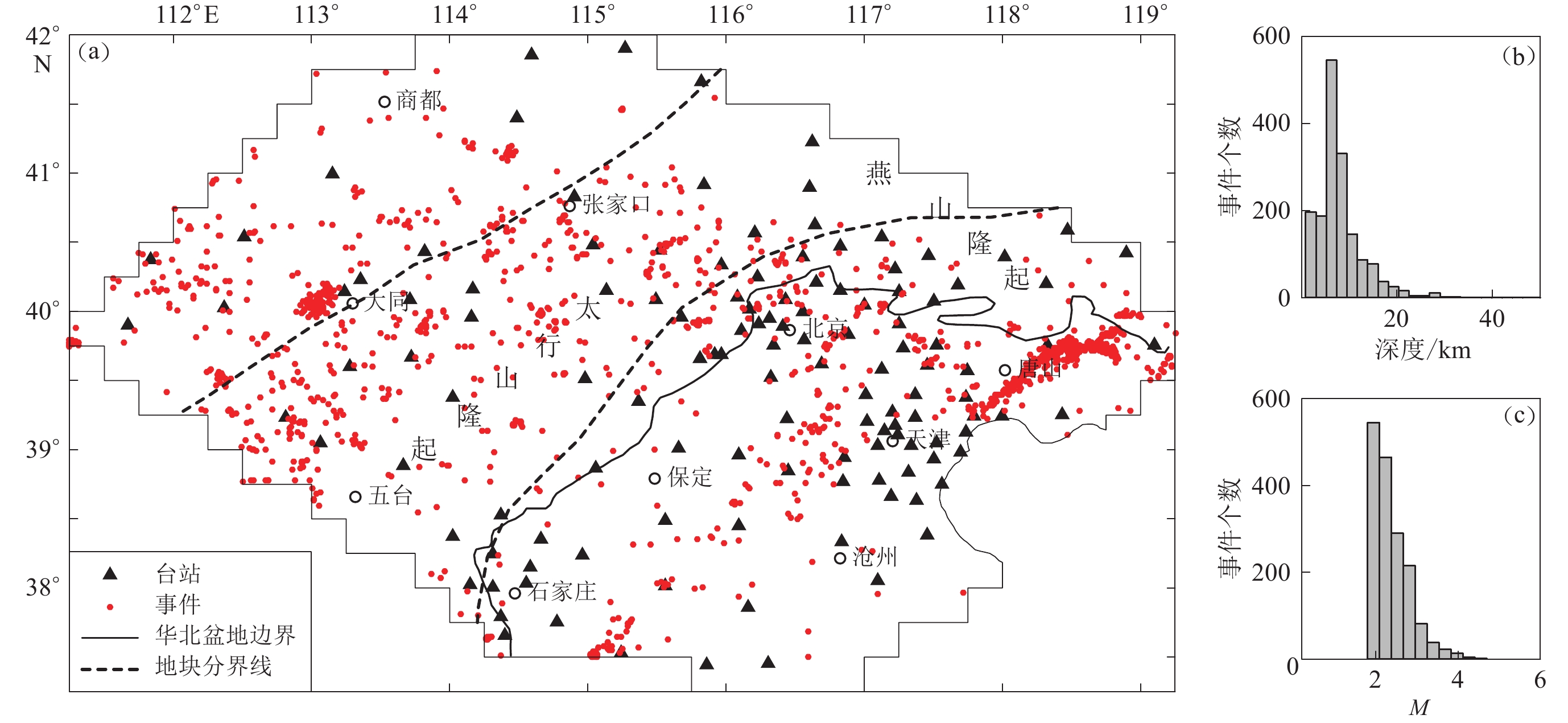

图 2 研究区域内台站和地震事件分布图（a）、地震事件深度（b）及震级（c）统计分布图
Figure 2. Station and earthquake distribution map （a），earthquake depth histogram （b） and earthquake magnitude histogram （c）
![]()
图 3 四个速度模型深度剖面对比
图（a）和（b）为研究区域内117°E处4个模型研的P波和S波速度结构图；图（c）和（d）为研究区域内39°N处4个模型的P波和S波速度结构图
Figure 3. Comparison of velocity cross-sections of the four models
Figs. （a） and （b） are the P-wave and S-wave velocity cross-sections of the four models at 117°E in the studied area；Figs. （c） and （d） are the P-wave and S-wave velocity cross-sections of the four models at 39°N
![]()

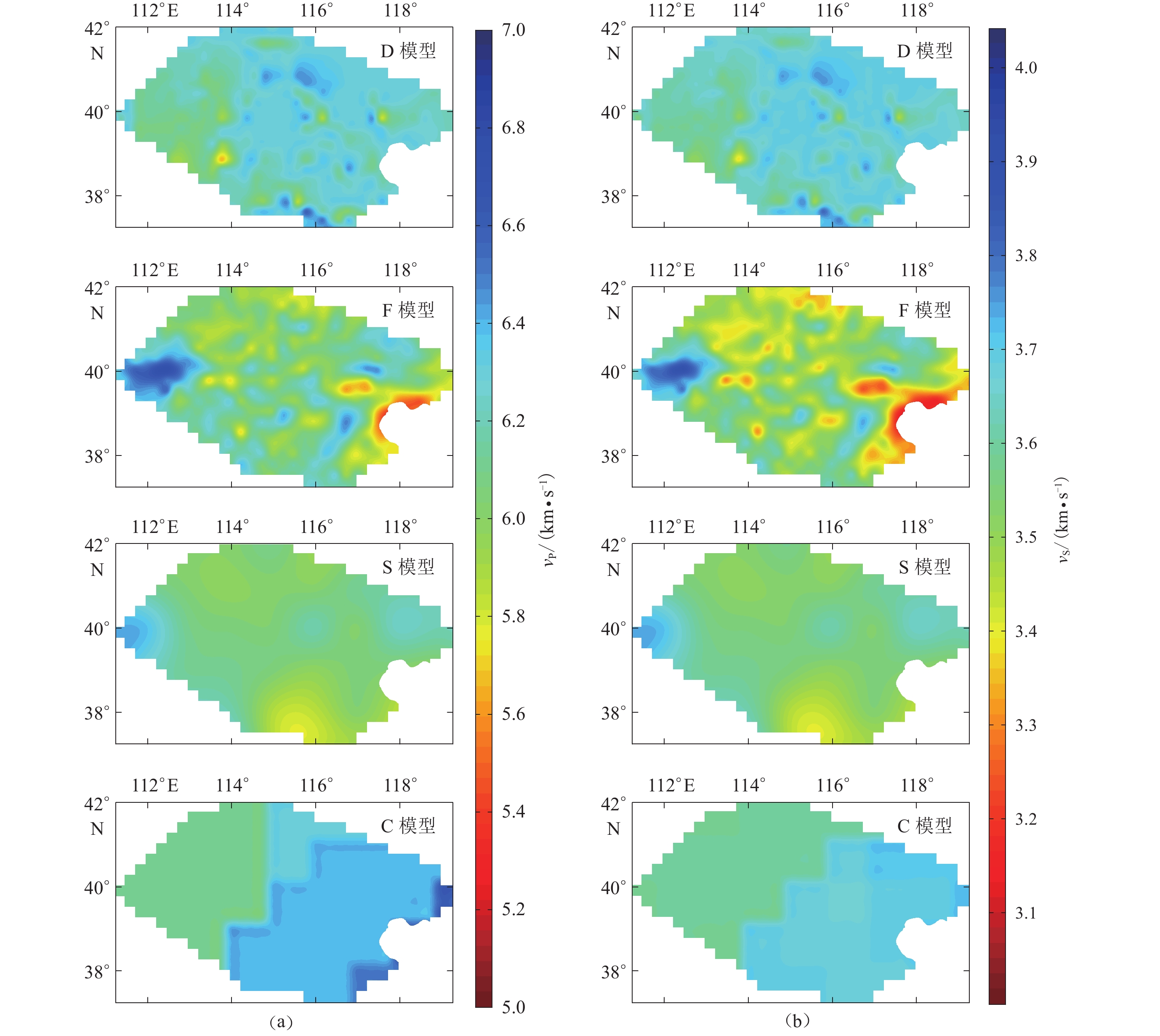

图 4 四个模型15 km深度处vP （a）和vS （b）对比
Figure 4. Comparison of vP （a） and vS （b） at the depth of 15 km for the four models
![]()

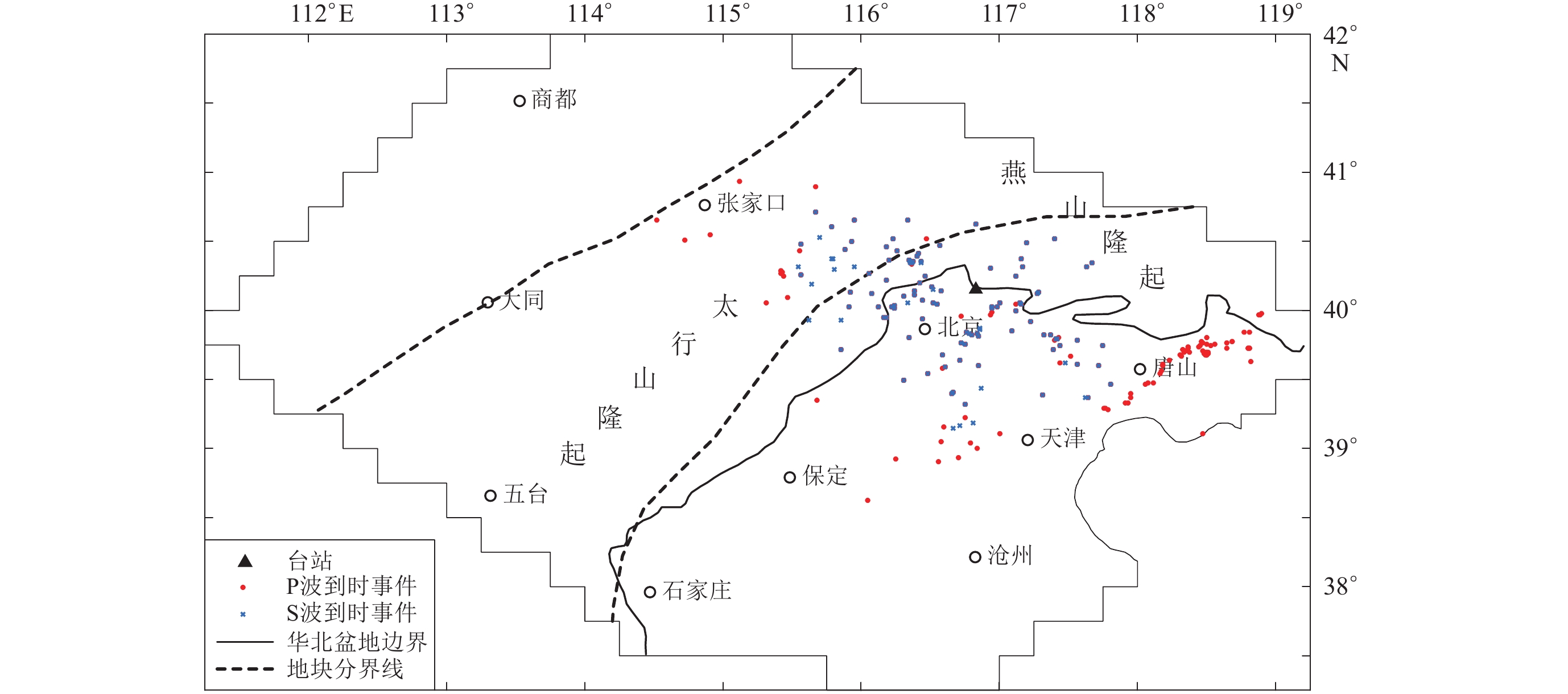

图 5 YAZBJ台站接收到的P波和S波走时事件分布图
Figure 5. Distribution of P-wave and S-wave travel time data recorded at the station YAZBJ
![]()
图 6 YAZBJ台站接收到的P波（a）和S波（b）走时拟合差值统计分布图
横坐标走时拟合差为P波或S波实测与理论到时之差
Figure 6. The statistical distribution of travel time difference for the P wave （a） and S wave （b） of the station YAZBJ
The horizontal axis gives the travel time difference between the observed and theoretical P-wave or S-wave arrival time
![]()
图 7 研究区域内各台站P波平均走时拟合差值分布图（a）和统计分布图（b）
图中三角形代表该模型下此台站的平均走时拟合差相对于其它模型绝对值最小
Figure 7. Distribution maps （a） and histograms （b） of the P-wave average travel time difference for stations in the studied area
The triangles represent the stations with the lowest absolute average travel time difference for the indicated model with respect to other models
![]()
图 8 研究区域内各台站S波平均走时拟合差值分布图（a）和统计分布图（b）
图中三角形代表该模型下此台站的平均走时拟合差相对于其它模型绝对值最小
Figure 8. Distribution maps （a） and histograms （b） of the S-wave average travel time difference for stations in the studied area
The triangles represent the stations with the lowest absolute average travel time difference for the indicated model with respect to other models
![]()
图 9 DAGTJ台站（a）和WUQTJ台站（b）所记录到的P波和S波走时事件分布图
Figure 9. Distribution of P- and S-wave travel times recorded at the stations DAGTJ （a） and WUQTJ （b）
![]()

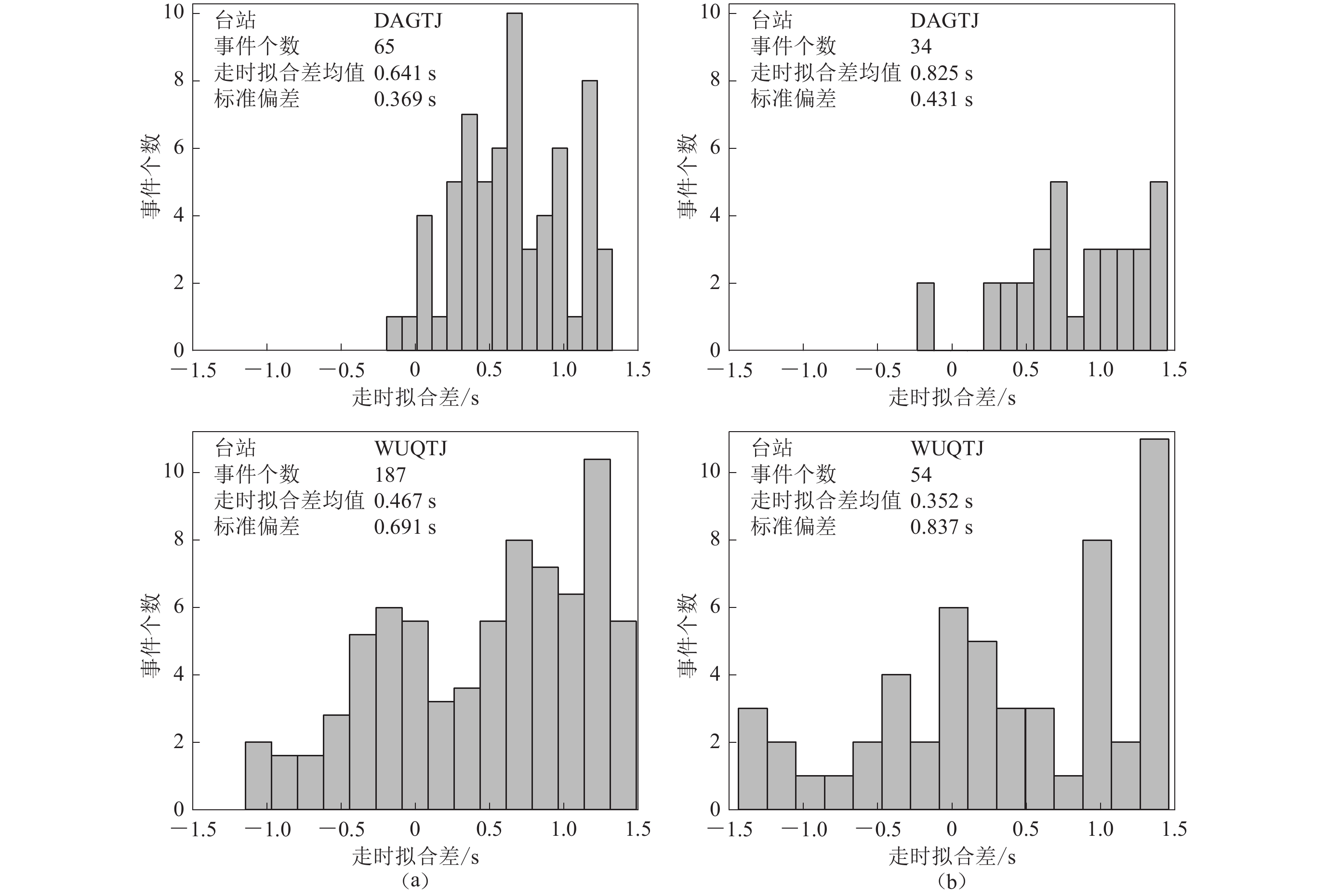

图 10 S模型下DAGTJ台站和WUQTJ台站接收到的P波（a）和S波（b）走时拟合差值统计分布图
Figure 10. Histograms of travel time difference of P-wave （a） and S-wave （b） using the S model recorded at the stations DAGTJ and WUQTJ
![]()

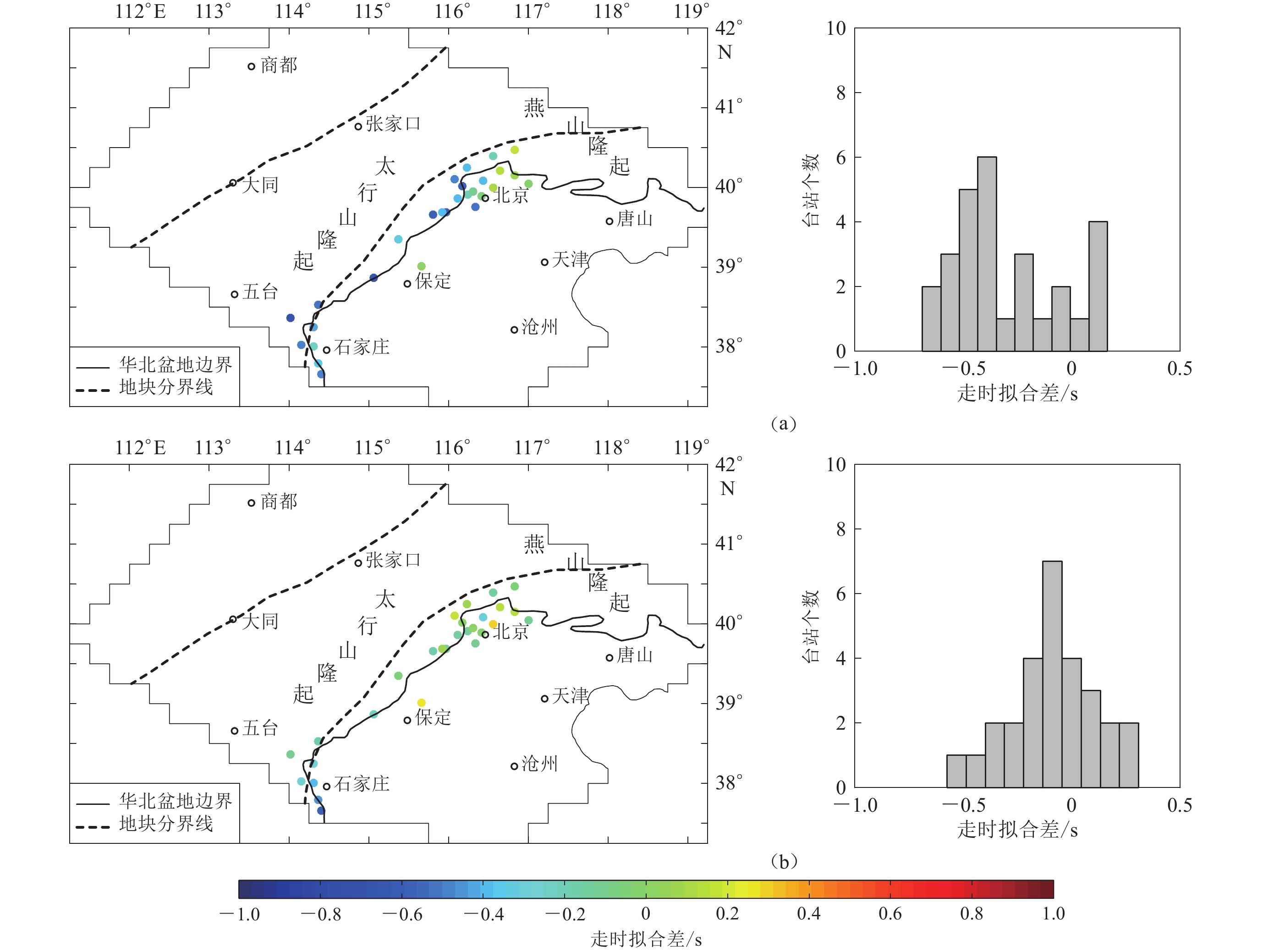

图 11 S模型下太行山山前造山带附近台站接收东部地块（a）和非东部地块（b）事件P波走时拟合差值分布图（左）和统计分布图（右）
Figure 11. Distribution maps （left panels） and histograms （right panels） of travel time difference for P-wave travel time from events in eastern blocks （a） and non-eastern blocks （b） recorded at stations around the Taihangshan foreland tectonic belt
表 1 不同模型实测初至波到时与理论初至波到时平均拟合差值最小的台站个数统计表
Table 1 The statistical table of station number with the smallest average difference between the observed and theoretical first arrival time for different models
模型 P波平均走时拟合差值最小台站个数 占比（P波） S波平均走时拟合差值最小台站个数 占比（S波） D 27 20.61% 30 22.90% F 36 27.48% 29 22.14% S 58 44.27% 61 46.56% C 10 7.63% 11 8.40% 合计 131 100% 131 100%
下载: 导出CSV
表 2 西部地块实测初至波到时与不同模型理论初至波到时平均拟合差值最小的台站个数统计表
Table 2 The statistical station number with the smallest average difference between the observed and the theoretical first arrival time for different models in the western blocks
模型 P波平均走时拟合差值最小台站个数 占比（P波） S波平均走时拟合差值最小台站个数 占比（S波） D 1 8.33% 3 25.00% F 4 33.33% 2 16.67% S 5 41.67% 7 58.33% C 2 16.67% 0 0 合计 12 100% 12 100%
下载: 导出CSV
表 3 中部造山带实测初至波到时与理论初至波到时平均拟合差值最小的台站个数统计分布表
Table 3 The statistical station number with the smallest average difference between the observed and the theoretical first arrival time for different models in the central orogenic belt
模型 P波平均走时拟合差值最小台站个数 占比（P波） S波平均走时拟合差值最小台站个数 占比（S波） D 5 20% 9 36% F 6 24% 5 20% S 13 52% 11 44% C 1 4% 0 0 合计 25 100% 25 100%
下载: 导出CSV
表 4 东部地块实测初至波到时与理论初至波到时平均拟合差值最小的台站个数统计分布表
Table 4 The statistical station number with the smallest average difference between the observed and the theoretical first arrival time for different models in the eastern blocks
模型 P波平均走时拟合差值最小台站个数 占比（P波） S波平均走时拟合差值最小台站个数 占比（S波） D 21 22.34% 18 19.15% F 26 27.66% 22 23.40% S 40 42.55% 43 45.74% C 7 7.45% 7 11.70% 合计 94 100% 94 100%
下载: 导出CSV
-
陈国英,宋仲和,安昌强,陈立华,庄真,傅竹武,吕梓龄,胡家富. 1991. 华北地区三维地壳上地幔结构[J]. 地球物理学报,34(2):172–181. doi: 10.3321/j.issn:0001-5733.1991.02.006 Chen G Y,Song Z H,An C Q,Chen L H,Zhuang Z,Fu Z W,Lü Z L,Hu J F. 1991. Three-dimensional crust and upper mantle structure of the North China region[J]. Acta Geophysica Sinica,34(2):172–181 (in Chinese).
陈凌,程骋,危自根. 2010. 华北克拉通边界带区域深部结构的特征差异性及其构造意义[J]. 地球科学进展,25(6):571–581. Chen L,Cheng C,Wei Z G. 2010. Contrasting structural features at different boundary areas of the North China Craton and its tectonic implications[J]. Advances in Earth Science,25(6):571–581 (in Chinese).
陈立华,宋仲和. 1990. 华北地区地壳上地幔P波速度结构[J]. 地球物理学报,33(5):540–546. doi: 10.3321/j.issn:0001-5733.1990.05.006 Chen L H,Song Z H. 1990. Crust-upper mantle P wave velocity structure beneath northern China[J]. Acta Geophysica Sinica,33(5):540–546 (in Chinese).
陈兆辉,楼海,孟小红,王椿镛,石磊. 2014. 鄂尔多斯块体—华北地区地壳上地幔P波三维速度结构[J]. 地球物理学进展,29(3):999–1007. Chen Z H,Lou H,Meng X H,Wang C Y,Shi L. 2014. 3D P-wave velocity structure of crust and upper mantle beneath Ordos Block and North China[J]. Progress in Geophysics,29(3):999–1007 (in Chinese).
丁志峰,何正勤,孙为国,孙宏川. 1999. 青藏高原东部及其边缘地区的地壳上地幔三维速度结构[J]. 地球物理学报,42(2):197–205. doi: 10.3321/j.issn:0001-5733.1999.02.007 Ding Z F,He Z Q,Sun W G,Sun H C. 1999. 3-D crust and upper mantle velocity structure in eastern Tibetan Plateau and its sur-rounding areas[J]. Chinese Journal of Geophysics,42(2):197–205 (in Chinese).
嵇少丞,王茜,许志琴. 2008. 华北克拉通破坏与岩石圈减薄[J]. 地质学报,82(2):174–193. doi: 10.3321/j.issn:0001-5717.2008.02.005 Ji S C,Wang Q,Xu Z Q. 2008. Break-up of the North China Craton through lithospheric thinning[J]. Acta Geologica Sinica,82(2):174–193 (in Chinese).
嘉世旭,张先康,方盛明. 2001. 华北裂陷盆地不同块体地壳结构及演化研究[J]. 地学前缘,8(2):259–266. doi: 10.3321/j.issn:1005-2321.2001.02.007 Jia S X,Zhang X K,Fang S M. 2001. Research on the crustal structure and evolution of different blocks in North China rift-depression basin[J]. Earth Science Frontiers,8(2):259–266 (in Chinese).
金安蜀,刘福田,孙永智. 1980. 北京地区地壳和上地幔的三维P波速度结构[J]. 地球物理学报,23(2):172–182. doi: 10.3321/j.issn:0001-5733.1980.02.006 Jin A S,Liu F T,Sun Y Z. 1980. Three-dimensional P velocity structure of the crust and upper mantle under Beijing region[J]. Acta Geophysica Sinica,23(2):172–182 (in Chinese).
赖锡安, 黄立人, 徐菊生. 2004. 中国大陆现今地壳运动[M]. 北京: 地震出版社: 29–31. Lai X A, Huang L R, Xu J S. 2004. Present-Day Crustal Movement in China Continent[M]. Beijing: Seismological Press: 29–31 （in Chinese）.
李志伟,胥颐,郝天珧,刘劲松,张岭. 2006. 环渤海地区的地震层析成像与地壳上地幔结构[J]. 地球物理学报,49(3):797–804. doi: 10.3321/j.issn:0001-5733.2006.03.023 Li Z W,Xu Y,Hao T Y,Liu J S,Zhang L. 2006. Seismic tomography and velocity structure in the crust and upper mantle around Bohai Sea area[J]. Chinese Journal of Geophysics,49(3):797–804 (in Chinese).
刘福田,曲克信,吴华,李强,刘建华,胡戈. 1986. 华北地区的地震层面成象[J]. 地球物理学报,29(5):442–449. doi: 10.3321/j.issn:0001-5733.1986.05.003 Liu F T,Qu K X,Wu H,Li Q,Liu J H,Hu G. 1986. Seismic tomography of North China region[J]. Acta Geophysica Sinica,29(5):442–449 (in Chinese).
刘启元,李顺成,沈扬,陈九辉. 1997. 延怀盆地及其邻区地壳上地幔速度结构的宽频带地震台阵研究[J]. 地球物理学报,40(6):763–772. doi: 10.3321/j.issn:0001-5733.1997.06.005 Liu Q Y,Li S C,Shen Y,Chen J H. 1997. Broadband seismic array study of the crust and upper mantle velocity structure beneath Yanhuai basin and its neighbouring region[J]. Acta Geophysica Sinica,40(6):763–772 (in Chinese).
吕作勇,吴建平. 2010. 华北地区地壳上地幔三维P波速度结构[J]. 地震学报,32(1):1–11. doi: 10.3969/j.issn.0253-3782.2010.01.001 Lü Z Y,Wu J P. 2010. 3-D P wave velocity structure of crust and upper mantle beneath North China[J]. Acta Seismologica Sinica,32(1):1–11 (in Chinese).
马杏垣,刘和甫,王维襄,汪一鹏. 1983. 中国东部中、新生代裂陷作用和伸展构造[J]. 地质学报,57(1):22–32. Ma X Y,Liu H F,Wang W X,Wang Y P. 1983. Meso-Cenozoic taphrogeny and extensional tectonics in eastern China[J]. Acta Geologica Sinica,57(1):22–32 (in Chinese).
魏文博,叶高峰,金胜,邓明,景建恩. 2007. 华北地区地壳P波三维速度结构[J]. 地球科学:中国地质大学学报,32(4):441–452. Wei W B,Ye G F,Jin S,Deng M,Jing J E. 2007. Three dimensional P-wave velocity structure of the crust of North China[J]. Earth Science:Journal of China University of Geosciences,32(4):441–452 (in Chinese).
吴福元,徐义刚,高山,郑建平. 2008. 华北岩石圈减薄与克拉通破坏研究的主要学术争论[J]. 岩石学报,24(6):1145–1174. Wu F Y,Xu Y G,Gao S,Zheng J P. 2008. Lithospheric thinning and destruction of the North China Craton[J]. Acta Petrologica Sinica,24(6):1145–1174 (in Chinese).
徐伟进,高孟潭. 2014. 中国大陆及周缘地震目录完整性统计分析[J]. 地球物理学报,57(9):2802–2812. Xu W J,Gao M T. 2014. Statistical analysis of the completeness of earthquake catalogs in China mainland[J]. Chinese Journal of Geophysics,57(9):2802–2812 (in Chinese).
杨婷,吴建平,房立华,王未来,吕作勇. 2012. 华北地区地壳上地幔S波三维速度结构[J]. 地球物理学进展,27(2):441–454. doi: 10.6038/j.issn.1004-2903.2012.02.007 Yang T,Wu J P,Fang L H,Wang W L,Lü Z Y. 2012. 3-D S-wave velocity structure of crust and upper mantle beneath North China[J]. Progress in Geophysics,27(2):441–454 (in Chinese).
朱日祥,徐义刚,朱光,张宏福,夏群科,郑天愉. 2012. 华北克拉通破坏[J]. 中国科学:地球科学,42(8):1135–1159. Zhu R X,Xu Y G,Zhu G,Zhang H F,Xia Q K,Zheng T Y. 2012. Destruction of the North China Craton[J]. Science China Earth Sciences,55(10):1565–1587. doi: 10.1007/s11430-012-4516-y
Brocher T M. 2005. Empirical relations between elastic wave speeds and density in the Earth’s crust[J]. Bull Seismol Soc Am,95(6):2081–2092. doi: 10.1785/0120050077
Duan Y H,Wang F Y,Zhang X K,Lin J Y,Liu Z,Liu B F,Yang Z X,Guo W B,Wei Y H. 2016. Three-dimensional crustal velocity structure model of the middle-eastern North China Craton (HBCrust1.0)[J]. Science China Earth Sciences,59(7):1477–1488. doi: 10.1007/s11430-016-5301-0
Fang L H,Wu J P,Ding Z F,Wang W L,Panza G F. 2010. Crustal velocity structures beneath North China revealed by ambient noise tomography[J]. Earthquake Science,23(5):477–486. doi: 10.1007/s11589-010-0746-2
Laske G, Masters G, Ma Z T, Pasyanos M. 2013. Update on Crust1.0: A 1-degree global model of Earth’s crust[C]//EGU General Assembly Conference Abstracts. Vienna, Austria: EGU, 15: 2658.
Liu D Y,Nutman A P,Compston W,Wu J S,Shen Q H. 1992. Remnants of ≥3800 Ma crust in the Chinese part of the Sino-Korean Craton[J]. Geology,20(4):339–342. doi: 10.1130/0091-7613(1992)020<0339:ROMCIT>2.3.CO;2
Rawlinson N,Sambridge M. 2005. The fast marching method:An effective tool for tomographic imaging and tracking multiple phases in complex layered media[J]. Explor Geophys,36(4):341–350. doi: 10.1071/EG05341
Shen W S,Ritzwoller M H,Kang D,Kim Y,Lin F C,Ning J Y,Wang W T,Zheng Y,Zhou L Q. 2016. A seismic reference model for the crust and uppermost mantle beneath China from surface wave dispersion[J]. Geophys J Int,206(2):954–979. doi: 10.1093/gji/ggw175
Zhao G C,Wilde S A,Cawood P A,Sun M. 2001. Archean blocks and their boundaries in the North China Craton:Lithologi-cal,geochemical,structural and P-T path constraints and tectonic evolution[J]. Precambrian Res,107(1/2):45–73.
