A preliminary study of the influence of Wenchuan MS8.0 earthquake on in-situ stress state near Longmenshan fault zone: A case study in Beichuan and Jiangyou areas
-
摘要: 为探讨汶川MS8.0地震对龙门山断裂带现今地应力环境的影响， 2009年10—12月， 在龙门山断裂带的北川、 江油地区开展了3个200 m深度钻孔水压致裂地应力测量， 获得了汶川MS8.0地震发生1年多以后断裂带附近地壳浅表层地应力环境. 根据研究区内的原地应力测量结果及汶川MS8.0地震引起的断层错动等资料， 运用线弹性有限元数值模拟方法， 计算得到了由断层错动位移所产生的附加应力， 并推算了ZK02和ZK03位置震前应力分布特征. 通过对比分析， 揭示了断裂带附近地应力场的变化规律， 探讨了汶川MS8.0地震对龙门山断裂带附近地应力环境的影响.
-
关键词:
- 龙门山断裂带 /
- 水压致裂地应力测量 /
- 地应力环境 /
- 线弹性有限元数值模拟
Abstract: In order to investigate the influence of Wenchuan MS8.0 earthquake on in-situ stress state near the Longmenshan fault zone, hydraulic fracturing measurements in three 200 m-deep boreholes were carried out in Beichuan and Jiangyou areas near the fault zone from Oct. to Dec., 2009, and the distribution of current in-situ stress there at the time more than 1 year after the earthquake was analyzed. Based on the in-situ stress measurements and coseismic fault displacement in the study areas, the distribution of additional stress induced by fault motion was calculated with a linear-elastic finite element simulation, and then distribution of the principal stress at the two boreholes before the earthquake was calculated. Finally, the influence of Wenchuan MS8.0 earthquake on in-situ stress state in a superficial zone near Longmenshan fault was discussed through comparative analysis. -
-
![]()
图 1 研究区地质背景与地应力测量位置示意图(据杨晓平等(2008)补充绘制) F1-1: 耿达—陇东断裂； F1-2: 茂县—汶川断裂； F1-3: 平武—青川断裂； F2-1: 盐井—五龙断裂； F2-2: 北川—映秀断裂； F2-3: 茶坝—林庵寺断裂； F3-1: 大川—双石断裂； F3-2: 灌县—安县断裂； F3-3: 江油—广元断裂； F4: 山前隐伏断裂带； F5: 龙泉山断裂带； F6: 鲜水河断裂带； F7: 丽江—小金河断裂； F8: 峨边断裂； F9： 岷江断裂； F10： 虎牙断裂
Figure 1. Neotectonic setting and in-situ stress measurement sites (modified after Yang et al,2008) F1-1: Gengda——Longdong fault； F1-2: Maoxian——Wenchuan fault； F1-3: Pingwu——Qingchuan fault； F2-1: Yanjing——Wulong fault； F2-2: Beichuan——Yingxiu fault； F2-3: Chaba——Lin’ansi fault； F3-1: Dachuan——Shuangshi fault； F3-2: Guanxian——Anxian fault； F3-3: Jiangyou——Guangyuan fault； F4: Potential piedmont fault zone； F5: Longquanshan fault zone； F6: Xianshuihe fault zone； F7: Lijiang——Xiaojinhe fault； F8: Ebian fault; F9: Minjiang fault； F10: Huya fault
![]()
图 2 圣安德烈斯断层附近(a)、 郯庐断裂带附近(b)和龙门山断裂带东北段(c)最大剪应力分布 横坐标为测点距断层的垂直距离
Figure 2. Distribution of maximum shear stress near San Andreas fault (a),Tanlu fault (b) and the northeastern segment of Longmenshan fault zone (c) Abscissa indicates vertical distance from measuring sites to fault
![]()

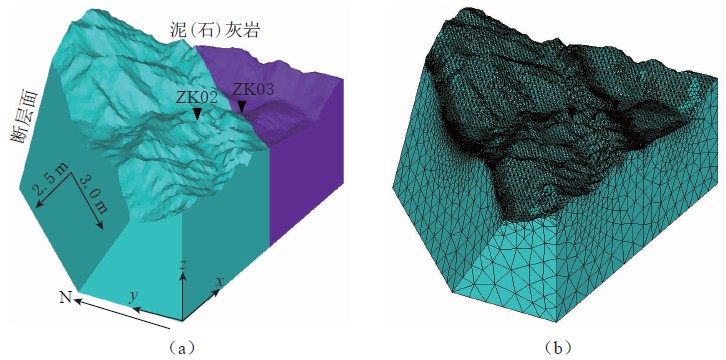

图 3 三维有限元模型(a)和有限元网格划分(b)
Figure 3. Three-dimensional finite element model (a) and division of the finite element mesh (b)
![]()
图 4 附加应力场中最大主应力分布(ZK02—ZK03剖面)
Figure 4. Distribution of the maximum principal stress among the additional stress near the fault (ZK02—ZK03 profile)
![]()

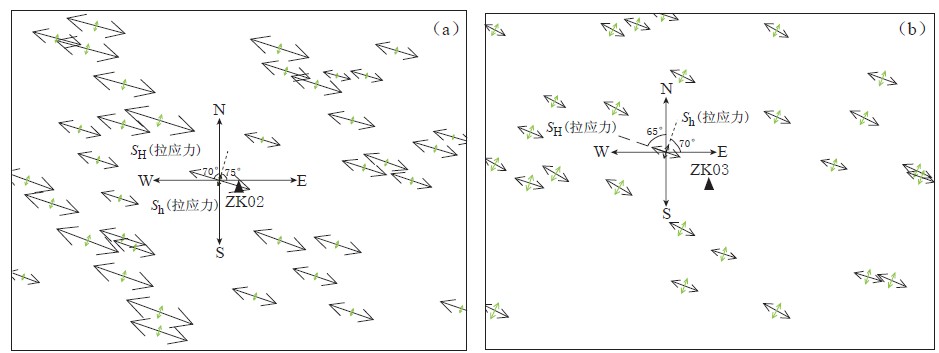

图 5 ZK02附近(a)和ZK03附近(b)最大水平主应力方向
Figure 5. Orientation of the maximum principal stress near the holes ZK02 (a) and ZK03 (b)
![]()

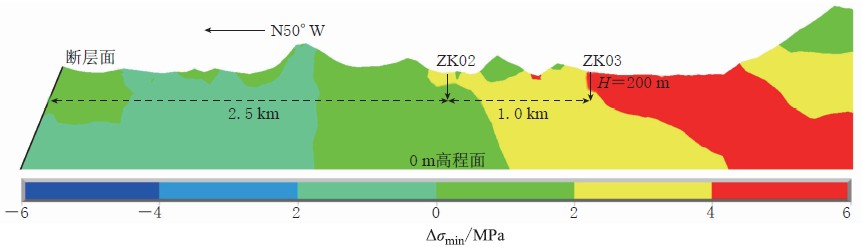

图 6 附加应力场中间主应力分布(ZK02—ZK03剖面)
Figure 6. Distribution of the intermediate principal stress among the additional stress near the fault (ZK02—ZK03 profile)
![]()

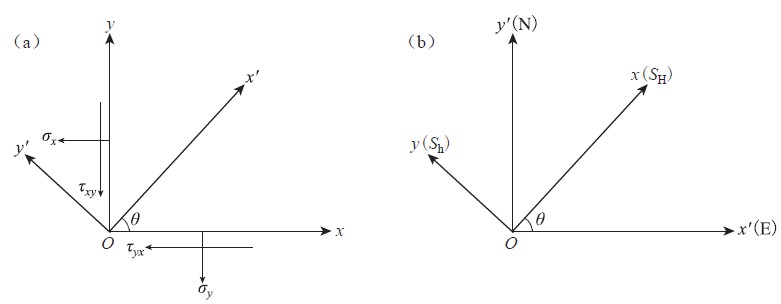

图 7 平面直角坐标系(a)及应力分量(b)
Figure 7. Plane Cartesien coordinates (a) and stress components (b)
![]()
图 8 ZK02和ZK03位置初始最大水平主应力(SH)降低值比较(h<200 m)
Figure 8. Contrast of decreased initial maximum principal stress between ZK02 and ZK03(h<200 m)
表 2 3个测量钻孔水压致裂地应力测量结果
Table 2 Results of hydraulic fracturing measurements at the 3 sites
注：Pb为岩石原地破裂压力；Pr为破裂面重张压力；Ps为破裂面瞬时关闭压力； Po为孔隙压力；SH为最大水平主应力；Sh为最小水平主应力；Sv为用上覆岩层(密度2650 kg/m3)重量估算的垂直应力．
下载: 导出CSV
表 3 ZK02和ZK03位置附加应力分量模拟结果
Table 3 Simulated additional stress components at various depths of the holes ZK02 and ZK03
下载: 导出CSV
表 4 ZK02和ZK03位置震后应力分量计算结果
Table 4 Calculated stress components at ZK02 and ZK03 (after Wenchuan MS8.0 earthquake)
下载: 导出CSV
表 5 ZK02和ZK03位置初始应力分量及水平主应力计算结果
Table 5 Calculated initial horizontal stress components and horizontal principal stress at ZK02 and ZK03
下载: 导出CSV
-
安其美, 丁立丰, 王海忠, 赵仕广. 2004. 龙门山断裂带的性质与活动性研究[J]. 大地测量与地球动力学, 24(2): 115-119. 陈国光, 计凤桔, 周荣军, 徐杰, 周本刚, 黎小刚, 叶友青. 2007. 龙门山断裂带晚第四纪活动性分段的初步研究[J]. 地震地质, 29(3): 657-673. 崔效锋, 胡幸平, 余春泉, 陶开, 王艳华, 宁杰远. 2011. 汶川地震序列震源机制解研究[J]. 北京大学学报: 自然科学版, 47(6): 1063-1072. 崔效锋, 谢富仁. 1999. 利用震源机制解对中国西南及邻区进行应力分区的初步研究[J]. 地震学报, 21(5): 513-522. 邓起东, 陈社发, 赵小麟. 1994. 龙门山及其邻区的构造和地震活动及动力学[J]. 地震地质, 16(4): 389-402. 郭啟良, 王成虎, 马洪生, 王崇艮. 2009. 汶川MS8.0级大震前后的水压致裂原地应力测量[J]. 地球物理学报, 52(5): 1-7. 国际岩石力学学会试验方法委员会. 1988.确定岩石应力的建议方法[J]. 岩石力学与工程学报, 7(4): 357-388. 国家地震局震害防御司. 1995. 中国历史强震目录[M]. 北京: 地震出版社: 474-514. 胡幸平, 俞春泉, 陶开, 崔效锋, 宁杰远, 王艳华. 2008. 利用P波初动资料求解汶川地震及其强余震震源机制解[J]. 地球物理学报, 51(6): 1711-1718. 李方全, 王连捷. 1979. 华北地区地应力测量[J]. 地球物理学报, 22(1): 1-8. 李方全, 孙世宗, 李立球. 1982. 华北及郯庐断裂带地应力测量[J]. 岩石力学与工程学报, 1(1): 74-86. 李方全, 刘光勋. 1986. 地应力测量、 地壳上部应力状态与地震[J]. 中国地震, 2(1): 50-55. 李四光. 1977. 论地震[M]. 北京: 地质出版社: 1-2. 李勇, 周荣军, 董顺利, 张毅, 何玉林, 陈浩, 闫亮, 乔宝成, 马博琳. 2008. 汶川地震的地表破裂与逆冲-走滑作用[J]. 成都理工大学学报(自然科学版), 35(4): 404-413. 李勇, 周荣军, Densmore A L, Ellis M A. 2006. 青藏高原东缘龙门山晚新生代走滑-逆冲作用的地貌标志[J]. 第四纪研究, 26(1): 40-41. 刘光勋, 李方全, 李桂荣. 1986. 我国滇西北地震活动区的活动构造与构造应力状态[J]. 地震地质, 8(1): 1-14. 刘健, 熊探宇, 赵越, 张永双. 2013.龙门山活动断裂带运动学特征及其构造意义[J]. 吉林大学学报: 地球科学版. (待刊). 马保起, 苏刚, 侯治华, 舒赛兵. 2005. 利用岷江阶地的变形估算龙门山断裂带中段晚第四纪滑动速率[J]. 地震地质, 27(2): 234-242. 石耀霖. 2004. 地应力主应力的方位角求和与平均[J]. 地震学报, 26(1): 106-109. 唐荣昌, 韩渭宾. 1993. 四川活动断裂与地震[M]. 北京: 地震出版社: 123-132. 唐荣昌, 黄祖智, 周荣军, 朱建钢, 龚宇. 1995. 四川活断层分段与强震危险性概率预测[J]. 中国地震, 11(3): 272-282. 唐文清, 刘宇平, 陈智梁, 张清志, 赵济湘, Burchfiel B C, King R W. 2004. 龙门山构造带GPS研究[J]. 大地测量与地球动力学, 24(3): 57-60. 谢富仁, 崔效锋, 张景发, 窦淑芹, 赵建涛. 2003. 中国现代构造应力场基本特征及分区[M]//中国大陆地壳应力环境研究. 北京: 地质出版社: 39-48. 徐锡伟, 闻学泽, 叶建青, 马保起, 陈杰, 周荣军, 何宏林, 田勤俭, 何玉林, 王志才, 孙昭民, 冯希杰, 于贵华, 陈立春, 陈桂华, 于慎鄂, 冉康永, 李细光, 李陈侠, 安艳芬. 2008. 汶川MS8.0地震地表破裂带及其发震构造[J]. 地震地质, 30(3): 597-629. 杨晓平, 冯希杰, 戈天勇, 宋方敏, 师亚芹, 刘玉法. 2008. 龙门山断裂带北段第四纪活动的地质地貌证据[J]. 地震地质, 30(3): 644-657. 易桂喜, 闻学泽, 王思维, 龙峰, 范军. 2006. 由地震活动参数分析龙门山—岷山断裂带的现今活动习性与强震危险性[J]. 中国地震, 22(2): 117-125. 张培震, 邓起东, 张国民, 马瑾, 甘卫军, 毛凤英, 王琪. 2003. 中国大陆的强震活动与活动地块[J].中国科学: D辑, 33(增刊): 12-20. 张培震. 2008. 青藏高原东缘川西地区的现今构造变形、 应变分配与深部动力过程[J]. 中国科学: D辑, 38(9): 1041-1055. 郑勇, 马宏省, 吕坚, 倪四道, 李迎春, 韦生吉. 2009. 汶川地震强余震(MS≥5.6)的震源机制解及其与发震构造的关系[J]. 中国科学: D辑, 39(4): 413-426. 中国地震局监测预报司. 2009. 汶川8.0级地震科学研究报告[M]. 北京: 地震出版社: 15-38. Haimson B C, Cornet F H. 2003. ISRM suggested methods for rock stress estimation: Part 3. Hydraulic fracturing (HF) and/or hydraulic testing of pre-existing fractures (HTPF)[J]. Int J Rock Mech Min, 40: 1011-1020.
Liao C T, Zhang C S, Wu M L, Ma Y S, Ou M Y. 2003. Stress change near the Kunlun fault before and after the MS8.1 Kunlun earthquake[J]. Geophys Res Lett, 30(20): 2027-2030.
Tanaka Y, Oka Y. 1979. Generation mechanism of rock bursts and water-induced earthquakes under the tectonic stress field[J]. Rock Mechanics in Japan, 3(2): 183-191.
Zoback M D, Roller J C. 1979. Magnitude of shear stress on the San Andreas fault: Implications of a stress measurement profile at shallow depth[J]. Science, 206: 445-447.
Zoback M D, Tsukara H, Hickman S. 1980. Stress measurements at depth in the vicinity of the San Andreas Fault: Implications for the magnitude of shear stress at depth[J]. J Geophys Res, 85(B11): 6157-6173.
-
