Characteristics of geomagnetic Parkinson vector in Chinese mainland and their tectonic implication
-
摘要: 利用地磁差矢量法和复转换函数法计算了中国大陆36个地磁台的地磁优势面、 帕金森矢量及误差． 结果显示： 华北南部、 华中、 华南地区(包括贵阳和邵阳)及沿海台站的帕金森矢量长度随周期减小而增大， 表明浅层的电性结构横向不均匀性较大； 西部的拉萨、 通海、 西昌、 成都等台站的帕金森矢量长度， 随周期增长而增大， 表明深层的电性结构横向不均匀性较大; 诸如华北平原的稳定地块， 其内部的矢量长度很小， 表明该地区为大体水平分层的电性结构． 我国大陆存在多个较明显的帕金森矢量敛散区， 其中青藏高原和渤海湾周边台站的帕金森矢量内聚， 鄂尔多斯地块的矢量向四周发散； 沿海台站具有较明显的海岸效应． 此外， 由差矢量分布推断所得的优势面倾向和倾角与利用帕金森矢量系数公式计算所得的结果有较好的一致性， 与复转换函数方法给出的结果也比较一致．Abstract: In this paper， the geomagnetic preferred planes， Parkinson vectors and their errors at 36 geomagnetic stations of the Chinese mainland are calcu-lated with the methods of geomagnetic difference-vector and complex transfer function. The results show that for these observatories in the southern portion of North China， Central China and South China (containing Guiyang and Shao-yang) and the coastal observatories， the lengths of Parkinson vectors increase as the period decreases， which indicates the conductivity structure in shallow is more horizontally inhomogeneous. However， for the observatories of western China， such as Lhasa， Tonghai， Xichang， Chengdu， the lengths of Parkinson vectors increase as the period increases， which indicates in the deeper there are more clearly horizontal differences in conductivity. On the Chinese mainland， there are obviously some convergence and radiation regions of Parkinson vectors， among Parkinson vectors of the stations in Qinghai-Tibetan Plateau and around the Bohai Sea cohesive; however those in the Ordos block diffuse. For the coastal observatories exists a more clearly seacoast-effect. For the stable blocks， such as North China plain， the lengths of Parkinson vectors are shorter， suggesting that the conductivity structure of these blocks are close to layered levelly. In addition， the inclination and dip angle of the preferred plane inferred from difference-vector algorithm are almost consistent with those calculated from Parkinson vector formula， and agree well with those obtained from transfer function.
-
引言
所谓的地磁短期变化是指持续时间为十几秒至一百多分钟的天然磁场扰动，包括急始、 湾扰、 磁暴中的扰动、 各种孤立的扰动以及具有周期性特征的脉动等含有短周期成分的变化． 由于地球内部具有一定的导电性，而地磁短期变化的穿透深度恰好处于地壳和上地幔，因此地磁短期变化参量有可能能够反映地下的电性结构．
1908年Van Bemmelen发现伦敦地磁台与巴黎地磁台在磁暴急始时记录到的垂直分量的变化方向相反； Chapman和Bartels(1940)最先指出地壳的不规则性可能会对地磁场尤其是较短周期的瞬变场产生影响，这一论点已被20世纪五六十年代发现的大量事实所证实． Parkinson(1959)通过研究快速地磁扰动的方向，发现地磁变化矢量优势面的存在； Parkinson(1962)提出了帕金森矢量的概念，其研究结果进一步显示该矢量的海岸效应和长度在内陆均很小. 之后Wiese(1962)依据欧洲的地磁资料，提出威斯矢量(又称感应矢量)的概念，由于北半球Z分量以向下为正，所以威斯矢量的指向与帕金森矢量相反. 大量的事实总结出了帕金森矢量的3种效应： 海岸效应、 内陆异常和电流通道． 例如： 波兰的威斯矢量沿海西期基底等深线向外发散； 在横跨莱茵河地堑的剖面上，感应矢量与地堑大角度斜交并向外发散(Untiedt，1970)． Schmucker(1970)利用复转换函数的实部和虚部分别求出了加里福尼亚地区的实、 虚帕金森矢量，其中实矢量表现出明显的海岸效应而指向海洋，虚矢量则未呈现出规律性. Yukutake等(1983)在分析太平洋西北部地磁台阵资料后发现，在横跨日本深海沟的剖面上，C=(A2u+B2u)1/2最大可达1.7和1.9(按定义，威斯矢量可以大于‘1’，而帕金森矢量只能小于‘1’)． 关于世界一些主要台站或地域的帕金森矢量研究成果请参阅龚绍京等(1989a，b，2012)文章.
国内的感应矢量研究始于20世纪七十年代． 陈伯舫(1974)首先研究了渤海周边的北京、 天津、 昌黎、 大连等台站地磁短期变化的感应矢量，结果显示渤海地区可能存在导电率异常区． 徐文耀等(1978)关于甘肃东部地区短期地磁变化的研究显示，兰州台、 固原台Z分量的急始方向与天水台、 礼县台相反，由此推断甘肃省东部地区存在一条近东西向的高导带． 1976年唐山MS7.8大地震后，祁贵仲等(1981)利用渤海地区25个台(包括临时台)1973—1979年的地磁资料，对同一个地磁扰动(湾扰和急始)所导致的Z分量幅值变化进行考察，其结果显示渤海地区上地幔存在较低的电阻率层，并由此推断该地区存在一上地幔高导层的局部隆起，隆起的附加热应力很可能是唐山地震的重要动力来源． 滕吉文等(1997)利用多种地球物理手段对渤海地球物理场的综合分析结果也显示，渤海及其邻近地带是以渤中坳陷为中心的深部地球物理场的异常地带，高导层隆起，该隆起区可能是一个潜在的尚在孕育与发展中的地幔热柱.
另一方面，对各种短期地磁变化参量的时间变化研究显示，在某些大地震发生前，震中附近存在前兆性异常，例如日本关东大震(Yanagihara，1972)、 塔什干地震(Miyakoshi，1975)、 阿拉斯加锡特卡地震(Rikitake，1979)和卡莱尔地震(Beamish，1982). 国内相关研究也表明唐山、 松潘、 菏泽、 花莲(龚绍京等，1985，1989b，1991，2001)和关岛(陈伯舫，1998)地震前均存在前兆性异常.
中低纬度地区的地磁一次场(外源场)在很大范围内可被认为近似均匀． 若地下介质水平分层且电导率横向比较均匀，地面记录的Z分量将接近零，帕金森矢量长度会很小，地磁变化优势面基本上是水平的； 当地下电性横向不均匀时，帕金森矢量垂直于高导体界面走向且指向导电率高的一方． 如果孕震区内的地下介质电导率出现异常，则地磁台记录的二次感应场将出现相应的变化，这种前兆性异常变化的持续时间尺度一般为十几天、 数月或几年甚至长达十年． 相对这种前兆性变化，一定区域内的帕金森矢量分布，则可以揭示区域构造运动长期以来所形成的地下电导率空间分布特征.
随着中国地震局“十五”计划以来地震前兆观测数字网络的建设，地磁观测台网的布台密度有了明显提高，仪器带宽、 数据采样率的提升和数据人机交互处理方式的优化升级等为地磁短期变化的资料分析、 信息挖掘提供了强有力的支持． 为此，我们将之前已有程序进行改写，使之更能适用于当前的地磁观测资料． 本文拟利用全国36个具有地磁Z，H，D三分量观测的台站数据，采用基于谱分析和复数最小二乘的复转换函数方法(龚绍京等，1991，2015)计算不同周期的帕金森矢量，并将其与利用地磁差矢量方法计算得到的优势面结果进行对比分析． 在此基础上，通过帕金森矢量与地下电性结构的关系(Parkinson，1959，1962; 龚绍京，1987)，结合中国大陆莫霍面和主要构造断裂等地质要素的分布，探讨帕金森矢量分布特征与地质构造之间的相关性以及大震孕育的构造背景.
1. 帕金森矢量原理及地磁数据处理
1.1 地磁变化矢量、 优势面及帕金森矢量
按照电磁感应的规律，由于施加的变化磁场所感生的磁力线趋向平行于电导体的界面，所以快速地磁变化的磁场矢量可能存在被限定在某个平面上的趋势． Parkinson(1959)研究了快速地磁扰动的方向，用差矢量来表述地磁变化矢量，定义“时间间隔为Δt的地磁差矢量为某时刻的地磁场与时间Δt之后时刻的地磁场之间的矢量差”，并用ΔH，ΔD，ΔZ这3个分量来描述． 差矢量的方向由θ和φ来确定，其中φ为差矢量的磁方位角，θ为差矢量与垂直分量Z正方向之间的夹角(北半球，Z向下为正)．
(1) 式中的ΔD在本文获得的地磁报告中用“分”表示，此处应将“分”换算成“nT”． 本文用两种方式显示差矢量的分布，其一是采用极坐标系，将θ和φ表示在一个平面上，φ为极角，θ为极径． θ的长度规定为： 以θ为半径所画圆的面积正比于单位球面上与θ对应的球冠面积，当ΔZ为正时，绘出下半球，极径为θ； 而当ΔZ为负时，绘出上半球，此时的极径为π-θ，如图 1a所示． 其二是将θ和φ直接在球面上表述，指定φ为差矢量与“磁北”方向的夹角． 当ΔZ为正时，θ为差矢量与垂直向下方向的夹角； 当ΔZ为负时，差矢量与垂直向上方向的夹角为π-θ． 从图 1可以看出： 通海台的差矢量分布有限定在一个平面上的趋势，这些差矢量所趋向的平面即为“地磁变化矢量的优势面”，简称为地磁优势面，显然通海台的优势面朝西倾斜.
![]()
图 1 通海地磁台差矢量分布的极坐标表示法(a)和球坐标表示法(b)(Δt=11—37 min)图(b)中两大圆正交； 红色箭头表示帕金森矢量的方向Figure 1. Expression of geomagnetic difference-vectors in polar(a)and spherical(b) coordinates for the geomagnetic observatory TonghaiIn Fig.(b)，two dashed circular arc are perpendicular to each other，and the red arrow indicates the direction of Parkinson vector优势面向下的单位法线矢量的水平投影称为帕金森矢量，其方向与优势面的地质倾向定义相差180°，帕金森矢量的大小反映了优势面的倾斜程度． 若地下导电性不均匀，特别是在导电性横向分界非常清晰的理想情况下，例如一边是水一边是陆地的海岸，帕金森矢量应垂直于地下导体界面的走向，并指向导电率高的一方． 但实际上，有时很难有非常清晰的导电率横向分界面，此时帕金森矢量所反映的则是地下电性的横向不均匀程度． 由于Parkinson(1959，1962)处理的是南半球的资料，Z向上为正，因此指向地下的法线矢量可设定为(a，b，-1)，与优势面上的任何矢量(ΔHi，ΔDi，ΔZi)正交，故
(2) 上式即帕金森矢量系数a和b的计算公式. 帕金森矢量的方位角α，优势面倾角I和长度L(龚绍京，1987)可表示为
(3) 在北半球，帕金森矢量的方位角应是由磁南方向沿顺时针转一个α角.
本文量取通海地磁台近百组地磁数据(ΔHi，ΔDi，ΔZi)，利用稳健最小二乘法求出帕金森矢量系数a值和b值，再根据式(3)计算得到帕金森矢量的方位角α=89.9258°，则帕金森矢量与磁北方向的夹角为-90.0742°(指向西)． 利用式(3)所得的优势面(图 1b的红色圆盘面)与差矢量在球面上的交点(红色和蓝色圆点)分布有较好的对应性，说明由a值和b值计算的方位角α与由差矢量分布估算的倾向相吻合．
1.2 复转换函数法求不同周期的帕金森矢量
利用差矢量法给出的优势面和帕金森矢量均无严格的周期概念，相同的时间间隔Δt内所包含的周期成分可能差别较大，并且一定程度上会受到诸如事件的选取、 Δt长度等人为因素的影响． 这些影响最终会导致图 1中实心圆点的分散，影响计算结果的精确度和稳定性． 为此本文采用严格的转换函数概念，基于36个地磁台的数据获取不同周期段的帕金森矢量.
转换函数用以描述复频率域内线性系统的动态特性，外源施感场、 感应内源场应分别作为输入、 输出，然而地磁内外源场的分解很困难，需要多个台站，且分解的计算结果精度不高，为此Schmucker(1970)引进了正常场和异常场的概念，经简化处理后，地磁单台转换函数可表示为
(4) 式中，A和B为单台垂直场转换函数，εz为残差，式中所有变量均为复数且为频率的函数． 由于转换函数是用实测资料求取，需利用相当多事件的时间序列Z(t)，H(t)和D(t)经快速傅立叶变换后得到Z(ω)，H(ω)和D(ω)，组成方程组来估算A和B． 具体表示为
(5) 式中P=∑HjZj，O=∑DjZj，N=∑HjHj，X=∑HjDj，W=∑DjDj． 公式详情请参见龚绍京等(2015)．
求得不同周期的A值和B值后，利用其实部可求得相应的实帕金森矢量． 求取A值和B值时，引入了稳健估计，以避免少数极端事件所占权重过大而使结果不稳定． 稳健估计的具体做法和A，B误差的表达式请参见龚绍京等(2015).
1.3 地磁数据选取及预处理
鉴于使用数字化资料计算复转换函数需要先进行谱分析，因此选用有连续扰动且含短周期成分的时段，包含急始、 湾扰和脉动等． 连续扰动事件的选取原则请参见龚绍京等(2015)． 本文采取一次选取3个地磁台资料的方式，且所有台均选同一事件，即按第一组选取的起始时间去选取后续各组的起始时间，误差仅0—2分钟． 由于各台受干扰、 缺数等情况不同，各台的事件数会有所差异．
使用差矢量法求帕金森矢量的系数a值和b值，则是按照帕金森的方法(Parkinson，1959)量取各类扰动(例如急始、 类急始、 湾扰、 脉动、 类脉动、 孤立扰动等)的ΔD，ΔH，ΔZ值，这3个值须有相同的起点和终点，起点至终点的时间差Δt为几分至几十分钟，本文根据扰动快慢将ΔD，ΔH，ΔZ分为两类，Δt的取值一般小于或大于10分钟． 按照以上准则，图 2给出了连续扰动、 较快和较慢等3种情况下的事件选取示意图．
![]()
图 2 事件挑选示意(数据已经去日均值处理)(a)计算转换函数数据提取示意图，图中菱形为时间起点，样本长度为4小时16分，3个台站同时提取； (b)较快扰动时段的数据提取；(c)较慢扰动时段的数据提取. 两十字给出了样本选择时段Figure 2. Examples of data selection The data has been modified by removing the daily mean value.In Fig.(a)，the diamond denotes the starting point of time，the sample length is 4 hours 16 minutes，and the data is extracted simultan-eously at the three stations; in Figs.(b)and(c)the two crosses indicate the selection interval (a)The data extraction for transfer functions;(b)Fast disturbance data extraction； (c)Slow disturbance data extraction2. 复转换函数法与地磁差矢量法计算结果对比分析
本文对中国大陆36个地磁台2011年4—6月记录到的数据进行处理，计算得到转换函数，其中成都台、 西昌台的转换函数值与龚绍京等(2015)给出的2009—2011年的转换函数平均值几乎相同，昌黎台与龚绍京和吴占峰(1986)给出的结果相近，广州、 琼中台与龚绍京(1987)给出的结果相近. 本文重点给出了拉萨、 通海(图 1)、 泉州、 泰安、 成都和格尔木等6个地磁台的差矢量法(量图方法)结果，并与复转换函数法计算出的实帕金森矢量进行对比． 图 3给出了泰安、 泉州、 拉萨等3个台长周期成分的结果，上图为极坐标表示法，下图为球坐标表示法; 成都台和格尔木台的帕金森矢量结果由于篇幅所限未给出.
![]()
图 3 泰安(a)、 泉州(b)、 拉萨(c)地磁台的差矢量分布(上)和优势面(下)浅红色圆盘为由式(3)给出的优势面，红色箭头代表实帕金森矢量Figure 3. Distribution of geomagnetic difference-vectors(upper panels)and preferred planes(lower panels)for the geomagnetic observatories Tai’an(a)，Quanzhou(b)and Lhasa(c) Red disks represent the preferred planes calculated by Equation(3)， and red arrows represent real Parkinson vectors表 1和2分别列出了利用差矢量方法和转换函数法计算出的帕金森矢量的地理方位角F和长度L等参数值．
表 1 利用差矢量方法计算得到的6个地磁台的长、 短周期段帕金森矢量参数Table 1. Parkinson vectors of six stations in long and short periods by geomagnetic difference-vector台站 长周期 短周期 a b L F/° I/° a b L F/° I/° 泉州 0.198 -0.192 0.266 132.43 15.43 0.256 -0.128 0.275 149.88 15.98 泰安 0.00337 0.0142 0.0146 251.26 0.84 0.00768 0.0177 0.0193 241.09 1.10 通海 0.000543 0.419 0.3868 268.66 22.75 0.00491 0.217 0.212 266.16 12.23 拉萨 -0.204 -0.0611 0.209 16.086 12.045 0.105 0.066 0.1234 211.52 7.08 成都 -0.0449 0.1943 0.196 -78.667 11.28 -0.108 0.151 0.182 -56.08 10.51 格尔木 0.0437 0.0454 0.0628 225.95 3.60 -0.00648 -0.0714 0.0715 84.68 4.10 注： ａ和ｂ为帕金森矢量系数, L为长度, F为地理方位角， F=α±180°+Ds， 其中Ds是偏角的绝对年均值. 表 2 利用转换函数得出的6个地磁台4个周期段实帕金森矢量的地理方位角F、 长度L及其相应误差Table 2. Azimuths F and lengths L of real Parkinson vector and corresponding errors in four periods T for six stations by transfer function台站 第一周期T=64.0—85.3 min 第二周期T=32.0—51.2 min 台站 第三周期T=17.0—28.4 min 第四周期T=8.5—16.0 min F/° dF L dL F/° dF L dL F/° dF L dL F/° dF L dL 泉州 131.65 5.91 0.242 0.023 133.3 3.833 0.27 0.016 泉州 137.95 2.816 0.3 0.012 139.87 2.48 0.339 0.012 泰安 244.48 57.58 0.02 0.014 180.17 43.6 0.023 0.014 泰安 180 23.171 0.025 0.009 250.41 51.41 0.021 0.011 通海 263.99 1.652 0.384 0.011 268.48 1.154 0.356 0.009 通海 271.01 1.048 0.25 0.009 273.00 3.72 0.095 0.009 拉萨 45.12 5.759 0.218 0.021 58.16 4.753 0.168 0.015 拉萨 91.9 5.206 0.106 0.013 173.62 6.53 0.114 0.008 成都 -78.28 4.88 0.198 0.022 -71.77 3.3 0.228 0.018 成都 -60.77 2.841 0.212 0.012 -38.93 4.57 0.183 0.012 格尔木 215.34 14.52 0.087 0.019 230.04 12.05 0.09 0.02 格尔木 275.04 41.846 0.034 0.019 353.69 28.9 0.06 0.016 注： dF和dL分别为F和L的误差. 从图 1和图 3可以看出，由差矢量分布推断的优势面倾向和倾角与使用帕金森矢量系数[式(2)，(3)]计算得到的结果具有较好的一致性． 对于矢量长度较大的通海台(图 1)和泉州台(图 3b)，极坐标图上的实心点分布有清晰的“弧线”，且每个半球的分布点大体集中在两个象限，而拉萨台和成都台稍微溢出两个象限． 这条“弧线”正是优势面与球面的交线，显示出差矢量有平行于某个平面的趋势，也是式(2)成立的依据． 从这条“弧线”可以大体推断优势面的倾向和倾角： “弧线”与圆周有两个交点，下半球两交点的正中位置即指示优势面的倾向，而上半球两交点的正中位置则指示帕金森矢量的方向; 这个正中位置上“弧线”与圆周的距离则代表优势面的倾角． 对于矢量长度很小的泰安台，其交点分散于4个象限，且分布点均靠近圆周，优势面倾角接近0°(图 3a)，误差也较大(表 2)，因此推测泰安台附近的地下电性结构大体呈水平分层，横向差异不明显.
表 2列出了6个地磁台4个周期段的实帕金森矢量平均结果，可以看出，除通海台以外的其余5个台各自的矢量长度在不同周期段总体变化不是很大. 而方位角的情况则比较复杂： 拉萨台长周期的差矢量结果(表 1)与第二周期段的方位角(表 2)接近，其余5个台的长周期差矢量结果(表 1)与第一周期段的方位角(表 2)很接近． 6个台站中： 泉州台和通海台的帕金森矢量方位角随周期的变化不大； 泰安台和格尔木台的帕金森矢量方位角随周期的变化较大，帕金森矢量值很小，这与电性结构基本为水平分层型有关； 成都台的方位角变化可达39o； 拉萨台的情况比较特别，表 1和表 2均显示其长周期段的矢量方向与短周期段的相反． 为进一步确认上述结果，图 4给出了拉萨台的转换函数A和B的周期响应曲线，可以看出，该台站的周期响应曲线非常光滑漂亮． A和B的实部Au和Bu在短周期段(小于10分钟)均为正值，且Au较大，说明帕金森矢量指向SWS方向； 当周期T为20分钟左右时，Au为正，Bu为负，且Bu的绝对值较大，表明帕金森矢量指向ESE方向； 长周期段时，Au和Bu均为负值，且Au的绝对值较大，矢量指向NNE方向，这说明深层的矢量指向青藏高原，浅层的矢量指向SW和SE方向，这是否与雅鲁藏布江大峡谷有关，尚待深入探讨.
![]()
图 4 利用复数最小二乘法获取的拉萨台转换函数A值和B值的周期响应曲线及误差棒Figure 4. The period response curves of transfer functions A，B at the observatory Lhasa and their error bars by using complex least squares method一般来说，不同周期段帕金森矢量的方位角和长度不同，说明不同深度的电性横向差异不同，可结合电磁测深资料，进一步研究地下电性结构．
3. 帕金森矢量分布及其与主要构造的相关性
3.1 中国大陆地磁台和大震的分布及构造背景
中国大陆位于欧亚板块的东南隅，夹持于印度板块、 太平洋板块和菲律宾海板块之间，地壳总体呈东部减薄、 西部增厚，其中： 青藏高原最厚处可达76—80 km，边缘区为40—44 km； 地壳减薄区出现于西太平洋边缘，厚度仅几到十余千米． 图 5给出了中国大陆及邻区的强震、 火山、 温泉、 莫霍面等深线、 断裂以及本文所选用的36个地磁台站的分布． 可以看出： M>7地震基本发生在活动地块边界的大型活动断裂带上，例如青藏高原东缘的龙门山断裂带； 台湾岛受到太平洋板块、 菲律宾板块向欧亚大陆俯冲的强烈构造运动影响，强震的频度和强度均很大，受其影响的滨海断裂带也是强震活动较频繁的断裂带(张培震等，2013)； 中国大陆地热值分布很不均匀，总体上看藏南地区、 台西盆地及厦门地区的永泰、 南靖盆地热流值最高，温泉分布呈明显的地带性或分带性(陈墨香，1992).
![]()
图 5 中国大陆及邻区构造背景以及强震和本文所用36个地磁台站的分布Figure 5. Tectonic settings and distribution of strong earthquakes in Chinese mainland and 36 geomagnetic observatories used in this paperDistribution of strong earthquakes since 780 BC refers to Song et al(2011)，main faults refer to Zhang et al(2013)and Deng et al(2002)，and the hot spring and volcano data refer to Chen(1992)andChen et al(1996) 关于中国大陆及邻区莫霍面深度及地块的划分，宋仲和等(1993)主要依据天然地震面波资料进行探讨； 曾融生等(1995)主要依据深地震测深对地壳构造和莫霍面埋深进行研究，将中国大陆划分为8个地块． 滕吉文等(2002)在大量高质量的人工源深部地震探测的基础上，将东亚地域划分为18条大小不一的梯度带、 18个地块和20个沉积盆地及坳陷地区． 这些地块本身的莫霍界面深度变化相对平缓，而不同地块之间以莫霍界面深度明显变化的梯度带为边界.
3.2 中国大陆帕金森矢量的分布特征
在图 5的基础上，图 6给出了第一和第四周期段的实帕金森矢量及相应误差的分布，附表给出了中国大陆38个地磁台4个周期段实帕金森矢量的方位角α及和长度L其误差． 参考龚绍京(1987)，将实帕金森矢量的误差画成椭圆，箭头方向表示L的误差，与箭头垂直的方向表示方位角的误差． 周期值变小穿透深度将减小，从计算结果可以看出： 华北南部、 华中、 华南地区[包括贵阳(GYX)、 邵阳(SYG)]及沿海台站的帕金森矢量长度随周期减小而增大，表明浅层的电性横向不均匀性较大； 西部帕金森矢量长度较大的拉萨(LSA)、 通海(THJ)、 西昌(XIC)、 成都(CDP)等台站，其矢量长度随着周期加长有所增大，表明深层的电性横向不均匀性较大. 从图 6还可以看出，中国大陆存在多个较明显的帕金森矢量敛散区，其中： 青藏高原地磁台，例如拉萨(LSA)、 成都(CDP)、 格尔木(GLM)和狮泉河(SQH)，其矢量方向向高原内部汇聚； 渤海湾周边台站，例如大连(DLG)、 昌黎(CHL)、 静海(JIH)及宁河、 塘沽(田山等，1991)的矢量向渤海海域中部汇聚； 鄂尔多斯地块边缘的榆林(YUL)、 银川(YCB)和乾陵(QIX)这3个台的矢量向外发散，究其原因与鄂尔多斯地块东边界的太行—吕梁NNE向的褶皱隆起带、 北边界的阴山东西构造带和南边界的秦岭东西构造带有关. 此外，琼中(QGZ)、 肇庆(ZHQ)、 泉州(QZH)、 崇明(COM)、 杭州(HZC)等沿海台站具有明显的海岸效应，究其原因: 其一为海水导电性较陆地强，海岸成为明显的导电率分界线; 其二为海域莫霍面较浅，地幔热物质埋深较浅． 位于稳定地块(如广阔平原或高原地区)内部的台站，例如泰安(TAA)、 静海(JIH)、 红山(LYH)、 邵阳(SYG)、 格尔木(GLM)等台站，其矢量长度较小，而且方向变动较大. 郯庐断裂带两侧台站的帕金森矢量未显示出明显的优势方向，但有指向断裂带的趋向，如郯城(TCH)台.
![]()
图 6 转换函数法计算获取的第一、 第四周期段的实帕金森矢量分布及误差图中绿色虚线为一级地块边界，绿色细线为二级地块边界(滕吉文等，2002)(a)第一周期段(64.0—85.3 min)；(b)第四周期段(8.5—16.0 min)Figure 6. Distribution of real Parkinson vectors and their errors of two periods by transfer function Green dashed line and green thin line indicate the boundary of first-order and second-order active tectonic block，respectively(after Teng et al，2002)(a)The first period(64.0--85.3 min)；(b)The fourth period(8.5--16.0 min)部分单台的情况需进行具体分析. 拉萨台(LSA)的矢量方向随着周期减小有明显的变化，在两个长周期段指向NE方向，即指向青藏高原，第三周期段(17.0—28.4分钟)指向东，在最小的周期段(8.5—16.0分钟)指向SES方向． 看起来图 6的结果似乎与图 5矛盾，其实不然． 这是因为图 6未选取小于10分钟的周期段． 从图 4来看，当周期约为20分钟时，Au为零，而此时Bu约为-1，这时帕金森矢量会指向东． 总之，拉萨台的矢量方向随着周期的增长，从南转向东北，其最短周期的指向可能与雅鲁藏布江大峡谷有关．
通海台(THJ)4个周期段的帕金森矢量均指向西边的横断山脉，但其长度随周期变化很大，周期长的矢量长度大，说明该台站深部的电性差异大．
对兰州台(LZH)而言，其不同周期的矢量几乎都指南，而不指向西南的青藏高原，并且随着周期的减小，矢量长度增加. 而天水台(TSY)的帕金森矢量指向西北，表明两台站之间存在近东西走向的电性结构，且浅部的差异比深部更显著，这与徐文耀等(1978)的结果相符，且与该区域的地热分布、 大地电磁结果所显示的西秦岭北缘断裂为壳内断裂的结果一致． 对于满洲里(MZL)，其转换函数的结果与汤吉等(2005)使用的阻抗张量法给出的结果相近． 河北昌黎(CHL)台的矢量结果与祁贵仲等(1981)、 龚绍京和吴占峰(1986)的结果很接近. 肇庆台(ZHQ)和琼中台(QGZ)的结果也与龚绍京(1987)关于广州(GZH)、 琼中台的结果相近.
进一步分析显示，莫霍面高梯度带上的台站，例如成都、 通海、 西昌、 贵阳，其帕金森矢量长度比较大，且方向较稳定． 对于莫霍面深度小于35 km的中国东部，除了海岸附近和渤海周边的台站如昌黎、 泉州、 杭州、 崇明和琼中台，其它台站较长周期段的矢量长度均较短，方向误差较大; 对于莫霍面深度大于35 km的中国西部，帕金森矢量的方向大多近似垂直于周边主要断裂走向，指向莫霍面较深的一侧． 此外，帕金森矢量方向的分布与台站周边火山、 温泉的空间分布并没有很明确的关系． 由于深部热物质的空间分布与地表上统计的火山、 温泉等地热点的位置可能存在一定差异，这种差异影响着帕金森矢量与地热点空间关联的解释． 总体而言，帕金森矢量不同周期的计算结果，能反映出台站附近大型断裂带走向，以及莫霍面、 高导层相对起伏的影响； 在活跃构造边界，该结果尤为明显.
4. 讨论与结论
本文利用地磁差矢量和复转换函数法，计算了中国大陆36个地磁台站的帕金森矢量和地磁优势面． 多个台站的优势面与地磁转换函数结果的对比分析显示，二者具有较好的一致性，其中部分台站的计算结果与作者多年前利用模拟记录所给出的结果(龚绍京，吴占峰，1986； 龚绍京，1987)很接近，且与陈伯舫(1974)、 徐文耀等(1978)、 祁贵仲等(1981)的结果相近． 利用相近物理模型但不同的数学处理技巧，其反映的特征具有稳定性，且该稳定性在时间上亦能维持多年甚至20年以上，这表明地磁观测数据的短周期成分的确能反映地下的电性结构，具有很明确的物理含义.
36个台站的帕金森矢量在中国大陆东、 西部的分布表明，较长的矢量主要集中在莫霍面埋深较大的梯度带附近或沿海地区． 在东部地区，沿海台站的矢量近似垂直于海岸线总的走向并指向海域，而东部内陆台站的矢量长度在长周期段相对较短，较短周期的长度也只是稍长． 在西部地区，该矢量基本指向莫霍面较深的一侧． 此外，还显示存在3个较明显的矢量敛散区： ① 青藏高原上的矢量方向向高原内部汇聚； ② 渤海湾周边台站的矢量向渤海海域汇聚； ③ 鄂尔多斯块体上的矢量向四周发散． 这3个区域的地质构造特征恰恰与其周缘有较大的差异． 对于位于深大断裂附近的台站而言，其帕金森矢量的方向与断裂走向近似正交或大角度斜交． 因此，本文的计算结果能显示出较显著的中国区域地质构造特征，其中转换函数给出的不同穿透深度的结果，还可以进一步显示出地壳及上地幔深部、 浅部电性结构的横向不均匀性差异，东部地区浅层电性结构的横向不均匀性表现得更为突出.
帕金森矢量是在电磁感应原理指导下用实际数据证实的一种理论模型． 尽管依据的是经验事实，但其推论过程是科学的，只是所采用的量图方法使计算结果会不可避免地受到地磁数据选取时主观判断的影响； 加上仪器性能、 观测环境、 地磁外场非均匀性的影响，即使本文进行了数据预处理和稳健性估计，所给出的结果仍有一定的误差． 随机抽取约10%的台站进行详细对比分析，虽然对比结果也较一致，但仍需强调的是，分析结果应更注重面上、 整体的分布意义，并非针对个别特殊结果的解释． 后续研究将根据实际需要，利用布设更密集的定点和流动地磁仪的D，H，Z数据，计算所关注地区的地下电导率不同周期段的各向异性特征，并与大地电磁测深等手段结合进一步深入研究．
致谢: 感谢中国地震局地球物理研究所杨冬梅研究员和地磁台网中心张素琴副研究员在资料收集上给予的协助. -
![]()

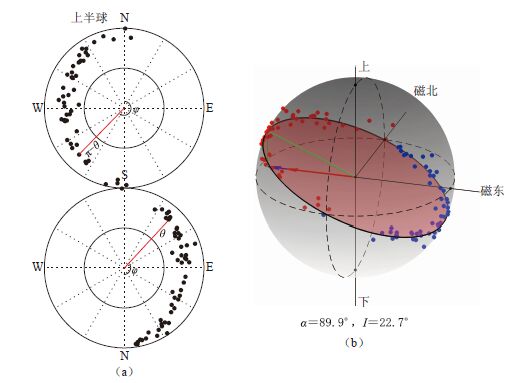

图 1 通海地磁台差矢量分布的极坐标表示法(a)和球坐标表示法(b)(Δt=11—37 min)
图(b)中两大圆正交； 红色箭头表示帕金森矢量的方向
Figure 1. Expression of geomagnetic difference-vectors in polar(a)and spherical(b) coordinates for the geomagnetic observatory Tonghai
In Fig.(b)，two dashed circular arc are perpendicular to each other，and the red arrow indicates the direction of Parkinson vector
![]()

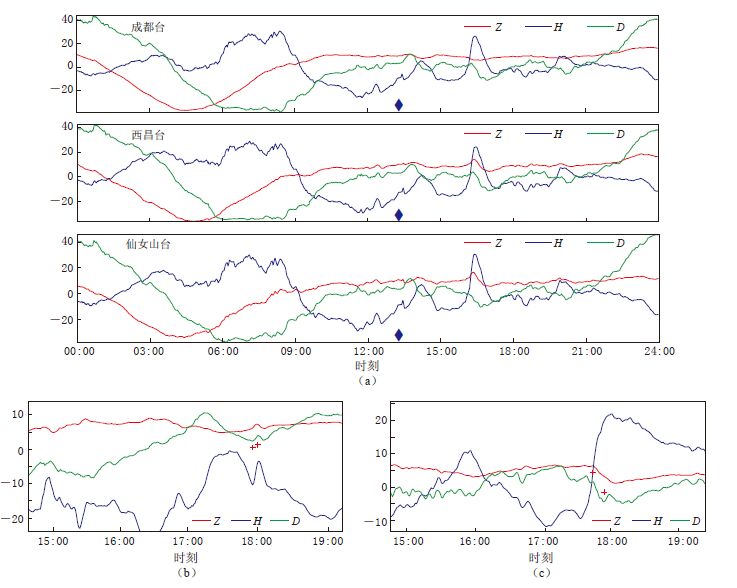

图 2 事件挑选示意(数据已经去日均值处理)
(a)计算转换函数数据提取示意图，图中菱形为时间起点，样本长度为4小时16分，3个台站同时提取； (b)较快扰动时段的数据提取；(c)较慢扰动时段的数据提取. 两十字给出了样本选择时段
Figure 2. Examples of data selection The data has been modified by removing the daily mean value.
In Fig.(a)，the diamond denotes the starting point of time，the sample length is 4 hours 16 minutes，and the data is extracted simultan-eously at the three stations; in Figs.(b)and(c)the two crosses indicate the selection interval (a)The data extraction for transfer functions;(b)Fast disturbance data extraction； (c)Slow disturbance data extraction
![]()

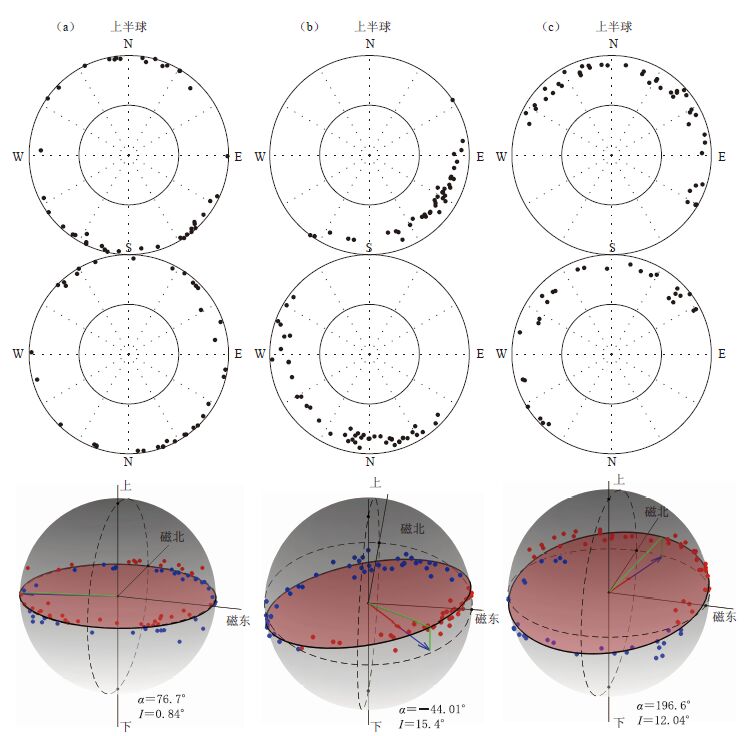

图 3 泰安(a)、 泉州(b)、 拉萨(c)地磁台的差矢量分布(上)和优势面(下)
浅红色圆盘为由式(3)给出的优势面，红色箭头代表实帕金森矢量
Figure 3. Distribution of geomagnetic difference-vectors(upper panels)and preferred planes
(lower panels)for the geomagnetic observatories Tai’an(a)，Quanzhou(b)and Lhasa(c) Red disks represent the preferred planes calculated by Equation(3)， and red arrows represent real Parkinson vectors
![]()

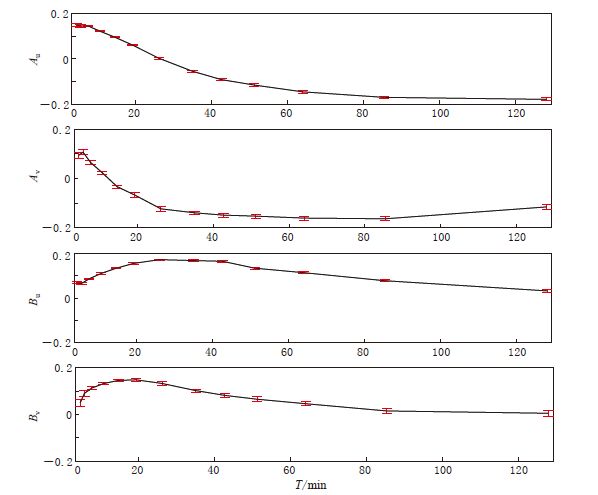

图 4 利用复数最小二乘法获取的拉萨台转换函数A值和B值的周期响应曲线及误差棒
Figure 4. The period response curves of transfer functions A，B at the observatory Lhasa and their error bars by using complex least squares method
![]()

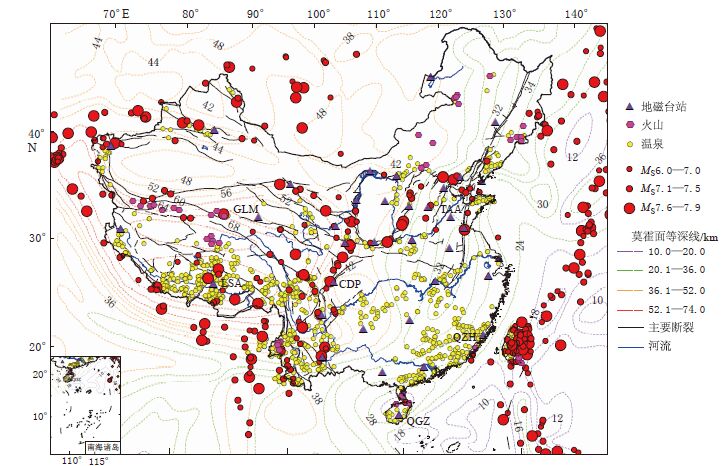

图 5 中国大陆及邻区构造背景以及强震和本文所用36个地磁台站的分布
公元前780年以来的强震分布主要宋治平等(2011)，主要断裂选取参考张培震等(2013)和邓起东等(2002)，温泉和火山数据陈墨香(1992)和陈墨香等(1996)
Figure 5. Tectonic settings and distribution of strong earthquakes in Chinese mainland and 36 geomagnetic observatories used in this paper
Distribution of strong earthquakes since 780 BC refers to Song et al(2011)，main faults refer to Zhang et al(2013)and Deng et al(2002)，and the hot spring and volcano data refer to Chen(1992)and
Chen et al(1996) ![]()

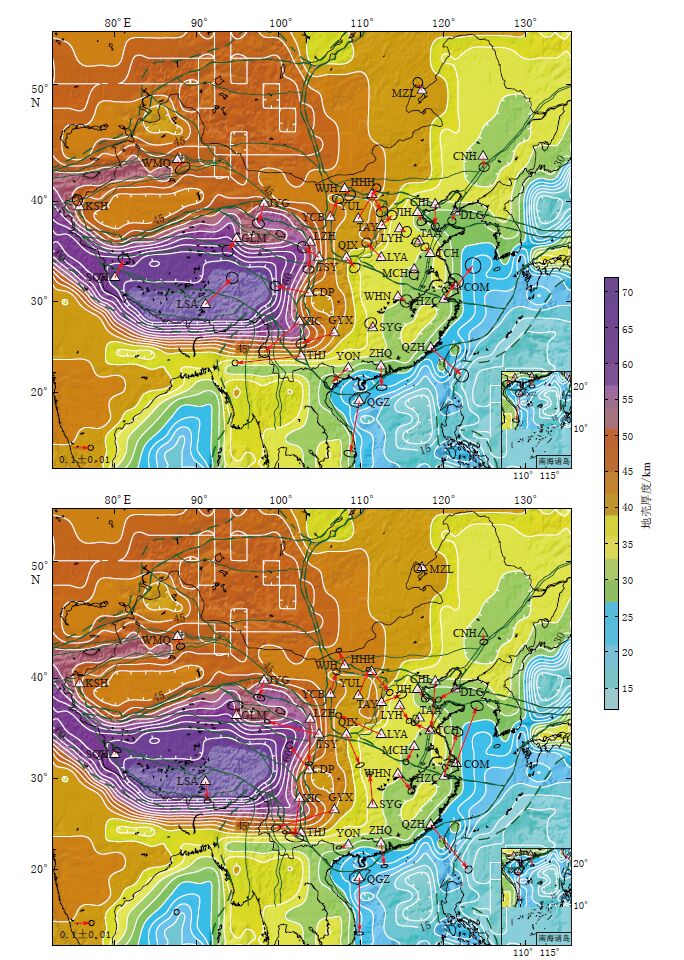

图 6 转换函数法计算获取的第一、 第四周期段的实帕金森矢量分布及误差图中绿色虚线为一级地块边界，绿色细线为二级地块边界(滕吉文等，2002)
(a)第一周期段(64.0—85.3 min)；(b)第四周期段(8.5—16.0 min)
Figure 6. Distribution of real Parkinson vectors and their errors of two periods by transfer function Green dashed line and green thin line indicate the boundary of first-order and second-order active tectonic block，respectively(after Teng et al，2002)
(a)The first period(64.0--85.3 min)；(b)The fourth period(8.5--16.0 min)
表 1 利用差矢量方法计算得到的6个地磁台的长、 短周期段帕金森矢量参数
Table 1 Parkinson vectors of six stations in long and short periods by geomagnetic difference-vector
台站 长周期 短周期 a b L F/° I/° a b L F/° I/° 泉州 0.198 -0.192 0.266 132.43 15.43 0.256 -0.128 0.275 149.88 15.98 泰安 0.00337 0.0142 0.0146 251.26 0.84 0.00768 0.0177 0.0193 241.09 1.10 通海 0.000543 0.419 0.3868 268.66 22.75 0.00491 0.217 0.212 266.16 12.23 拉萨 -0.204 -0.0611 0.209 16.086 12.045 0.105 0.066 0.1234 211.52 7.08 成都 -0.0449 0.1943 0.196 -78.667 11.28 -0.108 0.151 0.182 -56.08 10.51 格尔木 0.0437 0.0454 0.0628 225.95 3.60 -0.00648 -0.0714 0.0715 84.68 4.10 注： ａ和ｂ为帕金森矢量系数, L为长度, F为地理方位角， F=α±180°+Ds， 其中Ds是偏角的绝对年均值.
下载: 导出CSV
表 2 利用转换函数得出的6个地磁台4个周期段实帕金森矢量的地理方位角F、 长度L及其相应误差
Table 2 Azimuths F and lengths L of real Parkinson vector and corresponding errors in four periods T for six stations by transfer function
台站 第一周期T=64.0—85.3 min 第二周期T=32.0—51.2 min 台站 第三周期T=17.0—28.4 min 第四周期T=8.5—16.0 min F/° dF L dL F/° dF L dL F/° dF L dL F/° dF L dL 泉州 131.65 5.91 0.242 0.023 133.3 3.833 0.27 0.016 泉州 137.95 2.816 0.3 0.012 139.87 2.48 0.339 0.012 泰安 244.48 57.58 0.02 0.014 180.17 43.6 0.023 0.014 泰安 180 23.171 0.025 0.009 250.41 51.41 0.021 0.011 通海 263.99 1.652 0.384 0.011 268.48 1.154 0.356 0.009 通海 271.01 1.048 0.25 0.009 273.00 3.72 0.095 0.009 拉萨 45.12 5.759 0.218 0.021 58.16 4.753 0.168 0.015 拉萨 91.9 5.206 0.106 0.013 173.62 6.53 0.114 0.008 成都 -78.28 4.88 0.198 0.022 -71.77 3.3 0.228 0.018 成都 -60.77 2.841 0.212 0.012 -38.93 4.57 0.183 0.012 格尔木 215.34 14.52 0.087 0.019 230.04 12.05 0.09 0.02 格尔木 275.04 41.846 0.034 0.019 353.69 28.9 0.06 0.016 注： dF和dL分别为F和L的误差.
下载: 导出CSV
-
陈伯舫. 1974. 渤海西岸的电导率异常[J]. 地球物理学报, 17(3): 169-172. http://www.cnki.com.cn/Article/CJFDTOTAL-DQWX197403004.htm Chen P F. 1974. Conductivity anomaly in west coast of Bohai[J]. Acta Geophysica Sinica, 17(3): 169-172 (in Chinese). http://cn.bing.com/academic/profile?id=fc51607a9b83a9e69613e5589b697bf5&encoded=0&v=paper_preview&mkt=zh-cn
陈伯舫. 1998. 关岛8.1级大地震和地磁转换函数时间变化的关系[J]. 地震学报, 20(2): 217-219. http://www.dzxb.org/Magazine/Show?id=27468 Chen P F. 1998. Great Guam earthquake (MSZ=8.1) and time changes in geomagnetic transfer functions[J]. Acta Seismologica Sinica, 11(2): 257-260. doi: 10.1007/s11589-998-0063-1
陈墨香. 1992. 新编中国温泉图及其说明[J]. 地质科学, 27(S): 322-332. http://www.cnki.com.cn/Article/CJFDTOTAL-DZKX1992S1031.htm Chen M X. 1992. A new map of hot springs in China and its explanation[J]. Scientia Geologica Sinica, 27(S): 322-332 (in Chinese). http://www.cnki.com.cn/Article/CJFDTOTAL-DZKX1992S1031.htm
陈墨香, 汪集旸, 邓孝. 1996. 中国地热系统类型图及其简要说明[J]. 地质科学, 31(2): 114-121. http://www.cnki.com.cn/Article/CJFDTOTAL-DZKX602.001.htm Chen M X, Wang J Y, Deng X. 1996. The map of geothermal system types in China and its brief explanation[J]. Scientia Geologica Sinica, 31(2): 114-121 (in Chinese). http://en.cnki.com.cn/Article_en/CJFDTOTAL-DZKX602.001.htm
邓起东, 张培震, 冉勇康, 杨晓平, 闵伟, 楚全芝. 2002. 中国活动构造的基本特征[J]. 中国科学: D辑, 32(12): 1020-1030. http://www.cnki.com.cn/Article/CJFDTOTAL-JDXK200212006.htm Deng Q D, Zhang P Z, Ran Y K, Yang X P, Min W, Chu Q Z. 2003. Basic characteristics of active tectonics of China[J]. Science in China: Series D, 46(4): 356-372. http://cn.bing.com/academic/profile?id=a61e690c8db7a1ef7b8e512614ddba7b&encoded=0&v=paper_preview&mkt=zh-cn
龚绍京, 吴占峰. 1986. 唐山地震可能伴随的地电导率变化[J]. 地震学报, 8(1): 28-36. http://www.dzxb.org/Magazine/Show?id=28138 Gong S J, Wu Z F. 1986. Possible changes of earth conductivity accompanying the Tangshan earthquake of 1976[J]. Acta Seismologica Sinica, 8(1): 28-36 (in Chinese). http://en.cnki.com.cn/Article_en/CJFDTOTAL-DZXB198601002.htm
龚绍京. 1987. 广东省地磁台的帕金森矢量及广州台的系数在河源地震前后的时间变化[J]. 地震研究, 10(5): 575-582. http://www.cnki.com.cn/Article/CJFDTOTAL-DZYJ198705006.htm Gong S J. 1987. Parkinson vectors at the geomagnetic stations in Guangdong Province and the time-dependent changes of their ratio at Guangzhou station both before and after the Heyuan earthquake[J]. Journal of Seismological Research, 10(5): 575-582 (in Chinese). http://en.cnki.com.cn/Article_en/CJFDTOTAL-DZYJ198705006.htm
龚绍京, 杨桂群, 田山. 1989a. 帕金森矢量、 转换函数及地下电性结构[J]. 地震学刊, (4): 21-25. http://www.cnki.com.cn/Article/CJFDTOTAL-DZXK198904006.htm Gong S J, Yang G Q, Tian S. 1989a. Parkinson vectors, transfer functions and geoelectric structure[J]. Journal of Seismology, (4): 21-25 (in Chinese). http://www.cnki.com.cn/Article/CJFDTOTAL-DZXK198904006.htm
龚绍京, 王伯维, 于彬. 1989b. 松潘地震前后地磁转换函数的变化[C]//松潘地震预报学术讨论会文集. 北京: 地震出版社: 95-98. Gong S J, Wang B W, Yu B. 1989b. Changes of geomagnetic transfer functions before and after Songpan earthquake[C]//The Collected Works for Symposium About Forecasting Songpan Earthquake. Beijing: Seismological Press: 95-98 (in Chinese).
龚绍京, 杨桂君, 田山, 于彬. 1991. 菏泽5.9级地震前后菏泽台转换函数随时间变化的研究: 兼与王锜同志商榷[J]. 地震学报, 13(1): 113-120. http://www.dzxb.org/Magazine/Show?id=28376 Gong S J, Yang G J, Tian S, Yu B. 1991. A research on the time changes of transfer functions at Heze observatory before and after Heze earthquake of magnitude 5.9: A discussion with Wang Qi[J]. Acta Seismologica Sinica, 13(1): 113-120 (in Chinese). http://www.dzxb.org/Magazine/Show?id=28376
龚绍京, 田真丽, 戚成柱, 何淑敏, 阎哓梅, 陈化然, 栗连第. 2001. 地磁水平场转换函数的短期前兆[J]. 地震学报, 23(3): 280-288. http://www.dzxb.org/Magazine/Show?id=26950 Gong S J, Tian Z L, Qi C Z, He S M, Yan X M, Chen H R, Li L D. 2001. Short term precursor of the geomagnetic horizontal field transfer functions[J]. Acta Seismologica Sinica, 23(3): 280-288 (in Chinese). http://www.dzxb.org/Magazine/Show?id=26950
龚绍京, 马骥, 刘双庆, 栗连弟. 2012. 对《转换函数与汶川大地震关系的初步研究》一文的分析[J]. 国际地震动态, (8): 20-26. http://www.cnki.com.cn/Article/CJFDTOTAL-GJZT201208006.htm Gong S J, Ma J, Liu S Q, Li L D. 2012. Comment on “Study on the relationship between the Wenchuan strong earthquake and the geomagnetic transfer function” by Baozhu Yuan et al[J]. Recent Developments in World Seismology, (8): 20-26 (in Chinese). http://en.cnki.com.cn/Article_en/CJFDTOTAL-GJZT201208006.htm
龚绍京, 刘双庆, 张明东. 2015. 2007年5月—2013年12月成都、 西昌和重庆台地磁转换函数的时间变化[J]. 地震学报, 37(1): 144-159. http://www.dzxb.org/Magazine/Show?id=29055 Gong S J, Liu S Q, Zhang M D. 2015. Time changes in the geomagnetic transfer functions at Chengdu, Xichang and Chongqing stations from May 2007 to December 2013[J]. Acta Seismologica Sinica, 37(1): 144-159 (in Chinese). http://www.dzxb.org/Magazine/Show?id=29055
祁贵仲, 詹志佳, 侯作中, 范国华, 王志刚, 白彤霞. 1981. 渤海地区地磁短周期变化异常、 上地幔高导层的分布及其与唐山地震的关系[J]. 中国科学, (7): 869-879. http://www.cnki.com.cn/Article/CJFDTOTAL-JAXK198107009.htm Qi G Z, Zhan Z J, Hou Z Z, Fan G H, Wang Z G, Bai T X. 1982. Anomalies of short-period geomagnetic variations distribution of high conductivity layer in the Bohai Sea area[J]. Science in China: Series B, XXV(2): 214-226. http://cn.bing.com/academic/profile?id=cbacb5faf05edcf847d2c3a2dcd6b886&encoded=0&v=paper_preview&mkt=zh-cn
宋仲和, 陈国英, 安昌强, 陈立华, 庄真, 傅竹武, 吕梓龄, 胡家富. 1993. 中国大陆及其海域地壳—上地幔三维速度结构[J]. 中国科学: B辑, 23(2): 180-188. http://www.cnki.com.cn/Article/CJFDTOTAL-JBXK199302010.htm Song Z H, Chen G Y, An C Q, Chen L H, Zhuang Z, Fu Z W, Lü Z L, Hu J F. 1994. 3D S-wave velocity structure of crust and upper mantle[J]. Science in China: Series B, 37(1): 104-116. https://www.researchgate.net/publication/293327418_3D_S-wave_velocity_structure_of_the_crust_and_upper_mantle
宋治平, 张国民, 刘杰, 尹继尧, 薛艳, 宋先月. 2011. 全球地震目录[M]. 北京: 地震出版社. Song Z P, Zhang G M, Liu J, Yin J Y, Xue Y, Song X Y. 2011. Global Earthquake Catalog[M]. Beijing: Seismological Press (in Chinese).
汤吉, 王继军, 陈小斌, 赵国泽, 詹燕. 2005. 阿尔山火山区地壳上地幔电性结构初探[J]. 地球物理学报, 48(1): 196-202. http://www.cnki.com.cn/Article/CJFDTOTAL-DQWX200501026.htm Tang J, Wang J J, Chen X B, Zhao G Z, Zhan Y. 2005. Preliminary investigation for electric conductivity structure of the crust and upper mantle beneath the Aershan volcano area[J]. Chinese Journal of Geophysics, 48(1): 196-202 (in Chinese). http://cn.bing.com/academic/profile?id=2ad5470d9a848884395f8b1872e02076&encoded=0&v=paper_preview&mkt=zh-cn
汤吉, 詹艳, 赵国泽, 邓前辉, 王继军, 陈小斌, 赵俊猛, 宣飞. 2005. 青藏高原东北缘玛沁—兰州—靖边剖面地壳上地幔电性结构研究[J]. 地球物理学报, 48(5): 1205-1216. http://www.cnki.com.cn/Article/CJFDTOTAL-DQWX200505031.htm Tang J, Zhan Y, Zhao G Z, Deng Q H, Wang J J, Chen X B, Zhao J M, Xuan F. 2005. Electrical conductivity structure of the crust and upper mantle in the northeastern margin of the Qinghai-Tibet Plateau along profile Maqên-Lanzhou-Jingbian[J]. Chinese Journal of Geophysics, 48(5): 1205-1216 (in Chinese). http://en.cnki.com.cn/Article_en/CJFDTOTAL-DQWX200505031.htm
滕吉文, 张中杰, 张秉铭, 杨顶辉, 万志超, 张慧. 1997. 渤海地球物理场与深部潜在地幔热柱的异常构造背景[J]. 地球物理学报, 40(4): 468-480. http://www.cnki.com.cn/Article/CJFDTOTAL-DQWX199704003.htm Teng J W, Zhang Z J, Zhang B M, Yang D H, Wan Z C, Zhang H. 1997. Geophysical fields and background of exceptional structure for deep latent mantle plume in Bohai Sea[J]. Acta Geophysica Sinica, 40(4): 468-480 (in Chinese). http://cn.bing.com/academic/profile?id=e1da427608abd82ba72a7eedb427df23&encoded=0&v=paper_preview&mkt=zh-cn
滕吉文, 曾融生, 闫雅芬, 张慧. 2002. 东亚大陆及周边海域Moho界面深度分布和基本构造格局[J]. 中国科学: D辑, 32(2): 89-99. http://www.cnki.com.cn/Article/CJFDTOTAL-JDXK200202000.htm Teng J W, Zeng R S, Yan Y F, Zhang H. 2003. Depth distribution of Moho and tectonic framework in eastern Asian Continent and its adjacent ocean areas[J]. Science in China: Series D, 46(5): 428-446. doi: 10.1360/03yd9038
田山, 于彬, 李文栋, 龚绍京. 1991. 天津及邻近地区的地磁短周期变化与地下深部的电性结构[J]. 华北地震科学, 9(4): 39-44. http://www.cnki.com.cn/Article/CJFDTOTAL-HDKD199104004.htm Tian S, Yu B, Li W D, Gong S J. 1991. Geomagnetic short period variation and subsurface deep electric structure in Tianjin and its adjacent areas[J]. North China Earthquake Sciences, 9(4): 39-44 (in Chinese). http://cn.bing.com/academic/profile?id=d314b99746a3da6a1f1676b80de8f4e2&encoded=0&v=paper_preview&mkt=zh-cn
徐文耀, 祁骙, 王仕明. 1978. 甘肃省东部地区短周期地磁变化异常及其与地震的关系[J]. 地球物理学报, 21(3): 218-224. http://www.cnki.com.cn/Article/CJFDTOTAL-DQWX197803004.htm Xu W Y, Qi K, Wang S M. 1978. On the short period geomagnetic variation anomaly of the eastern Gansu Province[J]. Acta Geophysica Sinica, 21(3): 218-224 (in Chinese). http://cn.bing.com/academic/profile?id=483ee4ff8f070883c422e7d35fa960b3&encoded=0&v=paper_preview&mkt=zh-cn
曾融生, 孙为国, 毛桐恩, 林中洋, 胡鸿翔, 陈光英. 1995. 中国大陆莫霍界面深度图[J]. 地震学报, 17(3): 322-327. http://www.dzxb.org/Magazine/Show?id=27783 Zeng R S, Sun W G, Mao T E, Lin Z Y, Hu H X, Chen G Y. 1995. The depth of Moho in the mainland of China[J]. Acta Seismologica Sinica, 17(3): 322-327 (in Chinese). http://www.dzxb.org/Magazine/Show?id=27783
张培震, 邓起东, 张竹琪, 李海兵. 2013. 中国大陆的活动断裂、 地震灾害及其动力过程[J]. 中国科学: 地学科学, 43(10): 1607-1620. http://www.cnki.com.cn/Article/CJFDTOTAL-JDXK201310005.htm Zhang P Z, Deng Q D, Zhang Z Q, Li H B. 2013. Active faults, earthquake hazards and associated geodynamic processes in continental China[J]. Scientia Sinica Terrae, 43(10): 1607-1620 (in Chinese). http://www.cnki.com.cn/Article/CJFDTOTAL-JDXK201310005.htm
Beamish D. 1982. A geomagnetic precursor to the 1979 Carlisle earthquake[J]. Geophys J Int, 68(2): 531-543. doi: 10.1111/j.1365-246X.1982.tb04913.x
Chapman S, Bartels J. 1940. Geomagnetism[M]. Oxford: Oxford University Press.
Miyakoshi J. 1975. Secular variation of Parkinson vectors in a seismically active region of Middle Asia[J]. J Faculty Gen Educ, 8: 209-218.
Parkinson W D. 1959. Directions of rapid geomagnetic fluctuations[J]. Geophys J Int, 2(1): 1-14. doi: 10.1111/gji.1959.2.issue-1
Parkinson W D. 1962. The influence of continents and oceans on geomagnetic variations[J]. Geophys J Int, 6(4): 441-449. doi: 10.1111/gji.1962.6.issue-4
Rikitake T. 1979. Changes in the direction of magnetic vector of short-period geomagnetic variations before the 1972 Sitka, Alaska, earthquake[J]. J Geomg Geoelectr, 31(4): 441-448. doi: 10.5636/jgg.31.441
Schmucker U. 1970. Anomalies of geomagnetic variations in the southwestern United States[C]//Bulletin of the Scripps Institution of Oceanography. San Diego: University of California: 1-165.
Untiedt J. 1970. Conductivity anomalies in central and southern Europe[J]. J Geomag Geoelectr, 22(1/2): 131-149. http://cn.bing.com/academic/profile?id=6d02d6c30762d2f47bc31aa8f15cc44e&encoded=0&v=paper_preview&mkt=zh-cn
Wiese H. 1962. Geomagnetische tiefentellurik Tell Ⅱ: Die streichrichtung der untergrundstrukturen des elektrischen widerstandes erschlossen aus geomagnetischen variationen[J]. Geofisica Purae Applicata, 52: 83-103 doi: 10.1007/BF01996002
Yanagihara K. 1972. Secular variation of the electrical conductivity anomaly in the central part of Japan[J]. Memo Kakioka Mag Obs, 15(1): 1-11.
Yukutake T, Filloux J H, Segawa J, Hamano Y, Utada H. 1983. Preliminary report on a magnetotelluric array study in the Norhtwest Pacific[J]. J Geomag Geoelectr, 35(11/12): 575-587. doi: 10.5636/jgg.35.575
-
