本文全文图片

• 日本地震台站(黄色正方形)分布图
• 本文所用地震事件(红色圆圈)的震中平面分布图
• 方法测试中重定位前、 后误差的对比 (a) 总误差； (b) 纬度方向误差； (c) 经度方向误差； (d) 深度方向误差 黑色点线表示重定位前误差， 红色点线表示重定位后误差
• 方法测试中重定位前(上)、 后(下)的误差分布对比 (a) 总误差； (b) 纬度方向误差； (c) 经度方向误差； (d) 深度方向误差
• 采用不同迭代次数i， 最大成对距离s_max和阻尼系数d所得到的重定位后的震源位置剖面投影图 (a) i=1， s_max=5 km， d=5； (b) i=1， s_max=5 km， d=50； (c) i=1， s_max=5 km， d=100； (d) i=2， s_max=2 km， d=50； (e) i=2， s_max=5 km， d=50； (f) i=2， s_max=8 km， d=50; (g) i=3， s_max=2 km， d=50； (h) i=3， s_max=5 km， d=50； (i) i=3， s_max=8 km， d=50
• 重定位前(a)、 后(b)震源位置剖面投影图
• 不同纬度范围内重定位前、 后震源位置剖面投影图 (a) 重定位前， 纬度为38°N—39°N； (b) 重定位前， 纬度为39°N—40°N；(c) 重定位后， 纬度为38°N—39°N； (d) 重定位后， 纬度为39°N—40°N
• 由重定位结果拟合的双震带空间形态图 (a) 从东南方向上方观察； (b) 从西南方向下方观察

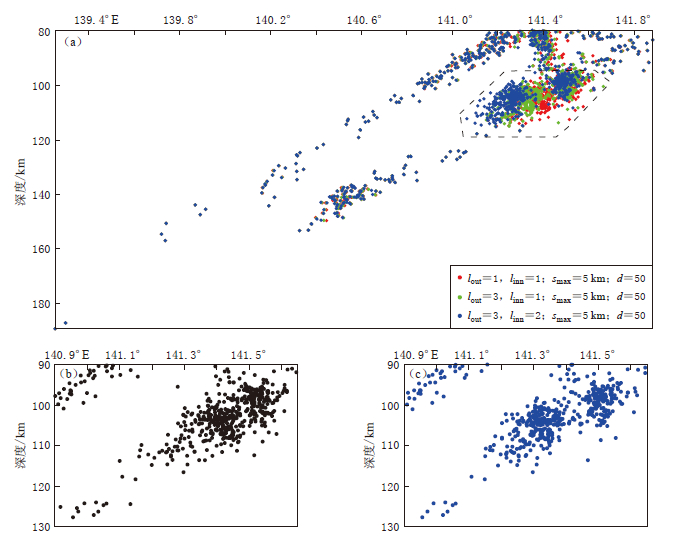

• 不同迭代次数下38.8°N—39°N范围内地震重定位结果的对比 (a) 不同迭代次数下38.8°N—39°N范围内所有地震重定位结果； (b) 重定位前 虚线框内震源分布； (c) 重定位后虚线框内震源分布
